Возвращение «Белтрансгаза» в семью «Газпрома»

4 апреля 2012

Первые магистральные газопроводы и газопроводы-отводы газотранспортной системы Белоруссии были построены в 1960–1961 годах. Для их эксплуатации в октябре 1960 года было создано Минское управление магистральных газопроводов. Начиная с этого времени, газотранспортная система Белоруссии непрерывно развивается. Строятся новые нитки газопроводов, компрессорные станции (КС), подземные хранилища газа.

В 1996 году началось строительство трансконтинентального газопровода «Ямал — Европа» и уже в 1999 году был пущен в эксплуатацию первый участок протяженностью 209 километров от КС «Несвижская» до государственной границы с Польшей. Сейчас на территории страны действует пять КС газопровода («Несвижская», «Крупская», «Слонимская», «Минская», «Оршанская») и после завершения строительства в 2006 году газопровод вышел на проектную мощность — 33 млрд кубометров газа в год.

В 2007–2010 гг. «Газпром» приобрел 50% акций ОАО «Белтрансгаз», а в ноябре прошлого года был подписан договор купли-продажи оставшихся 50% акций. Таким образом «Газпром» стал владельцем 100% акций ОАО «Белтрансгаз».

КС «Минская»

КС «Минская», транспортирующая газ в Европу, была введена в эксплуатацию 28 сентября 2006 года. Это современная станция, оборудованная по последнему слову газовой техники.

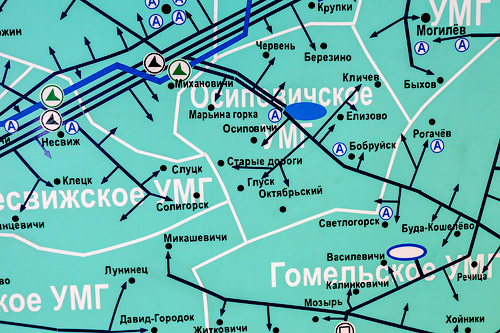

Фрагмент карты филиалов-управлений магистральных газопроводов «Белтрансгаза»

Фрагмент карты филиалов-управлений магистральных газопроводов «Белтрансгаза»

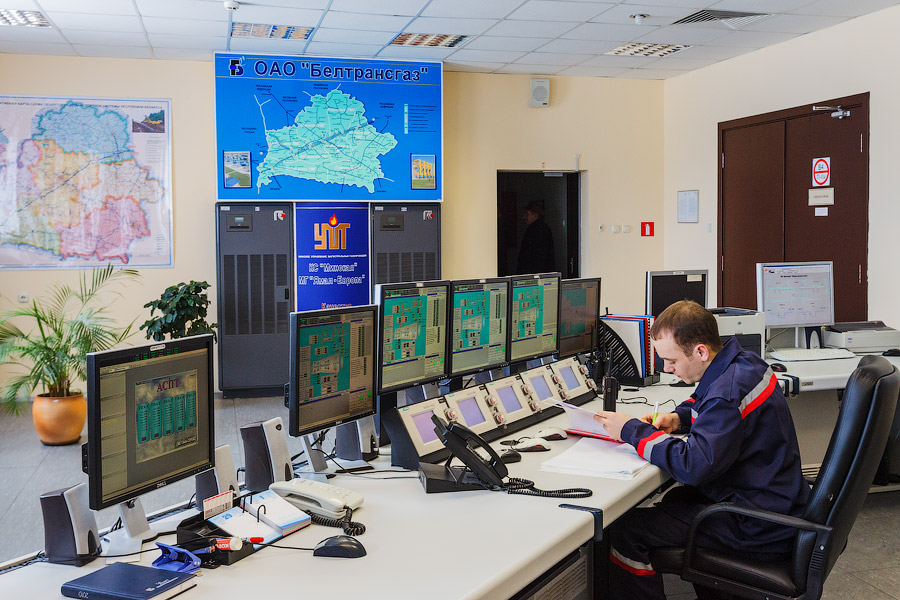

Работа станции определяется диспетчером всего газопровода, который выдает команды на КС в каком режиме работать

Работа станции определяется диспетчером всего газопровода, который выдает команды на КС в каком режиме работать

Станция оборудована пятью газоперекачивающими агрегатами (ГПА), работающими параллельно. Мощность каждого — 16 МВт, суммарная мощность всех ГПА на станции — 80 МВт. Во время нашего визита была возможность заглянуть в машинное отделение одного из агрегатов

Станция оборудована пятью газоперекачивающими агрегатами (ГПА), работающими параллельно. Мощность каждого — 16 МВт, суммарная мощность всех ГПА на станции — 80 МВт. Во время нашего визита была возможность заглянуть в машинное отделение одного из агрегатов

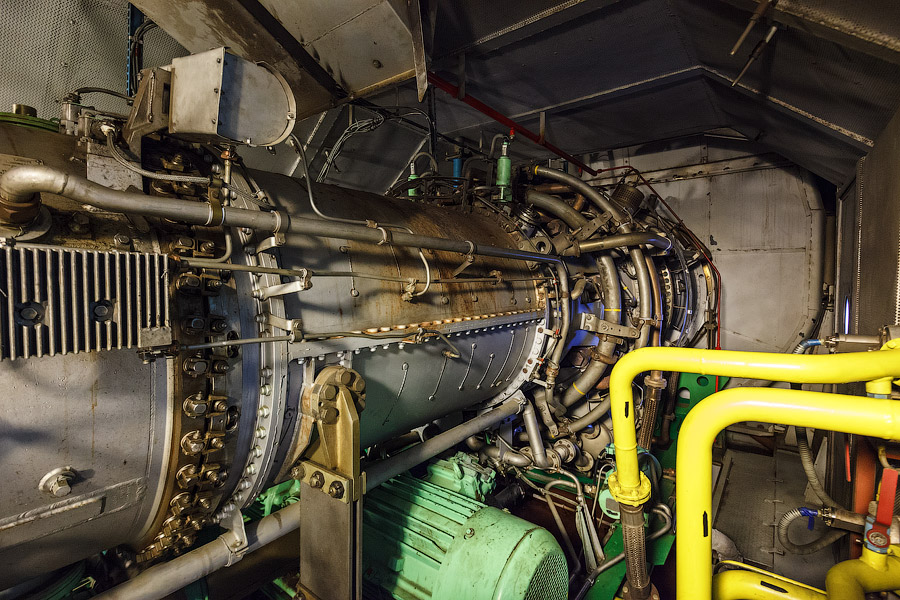

Газотурбинный двигатель повышает давление в трубе. Первые КС в Советском Союзе работали на 40-50 атмосфер, КС «Минская» обеспечивает на выходе 85 атмосфер. С увеличением давления в трубе станции можно строить реже. На участках газопроводов, проходящих по дну моря (например, у газопровода «Северный поток») давление в трубе может достигать 220 атмосфер

Газотурбинный двигатель повышает давление в трубе. Первые КС в Советском Союзе работали на 40–50 атмосфер, КС «Минская» обеспечивает на выходе 85 атмосфер. С увеличением давления в трубе станции можно строить реже. На участках газопроводов, проходящих по дну моря (например, у газопровода «Северный поток») давление в трубе может достигать 220 атмосфер

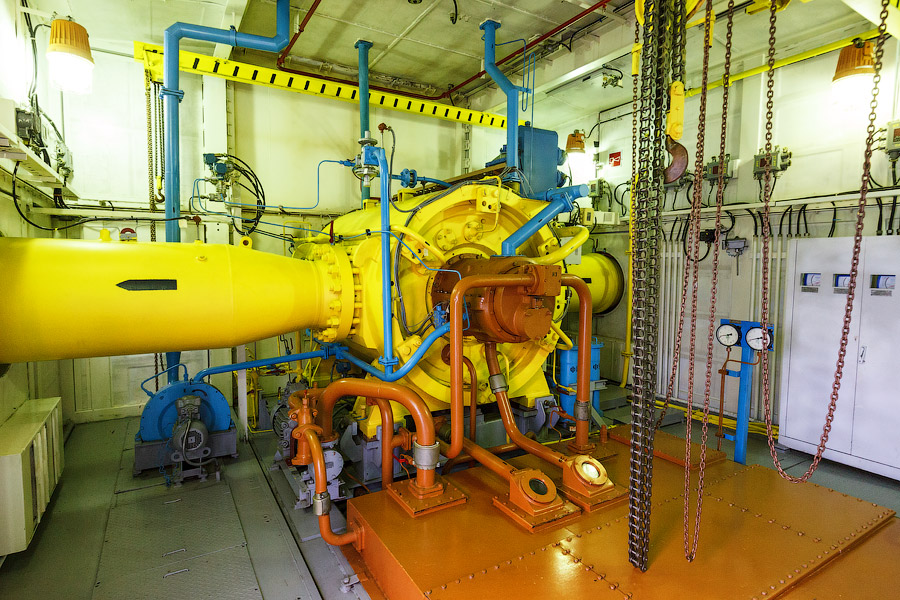

Центробежный нагнетатель, который и перекачивает газ в трубу

Центробежный нагнетатель, который и перекачивает газ в трубу

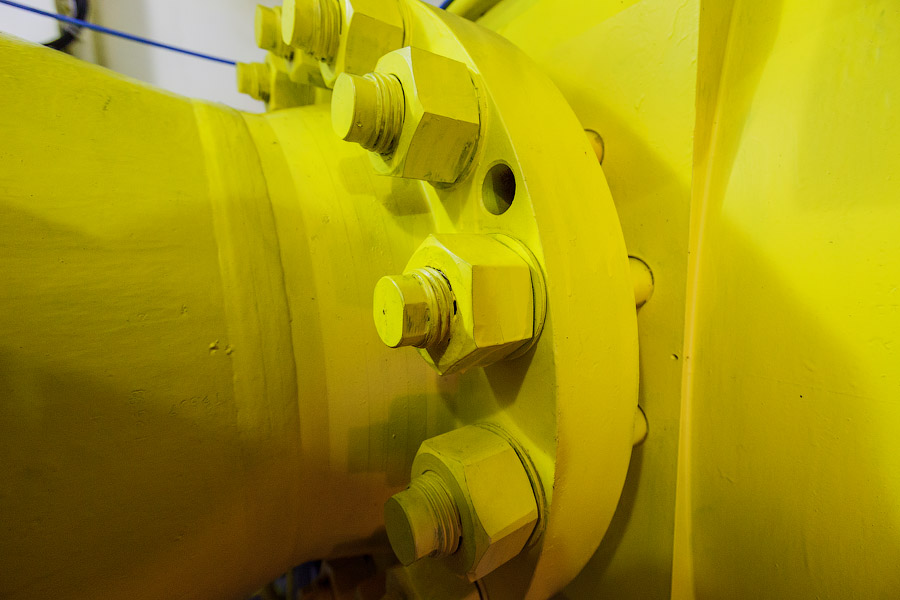

Ко всем креплениям и сварным швам предъявляются жесточайшие требования безопасности и контроля состояния

Ко всем креплениям и сварным швам предъявляются жесточайшие требования безопасности и контроля состояния

Фрагмент масляной системы. Все патрубки покрашены в разные цвета. Желтый — газ, коричневый — масло, синий — буферный воздух

Фрагмент масляной системы. Все патрубки покрашены в разные цвета. Желтый — газ, коричневый — масло, синий — буферный воздух

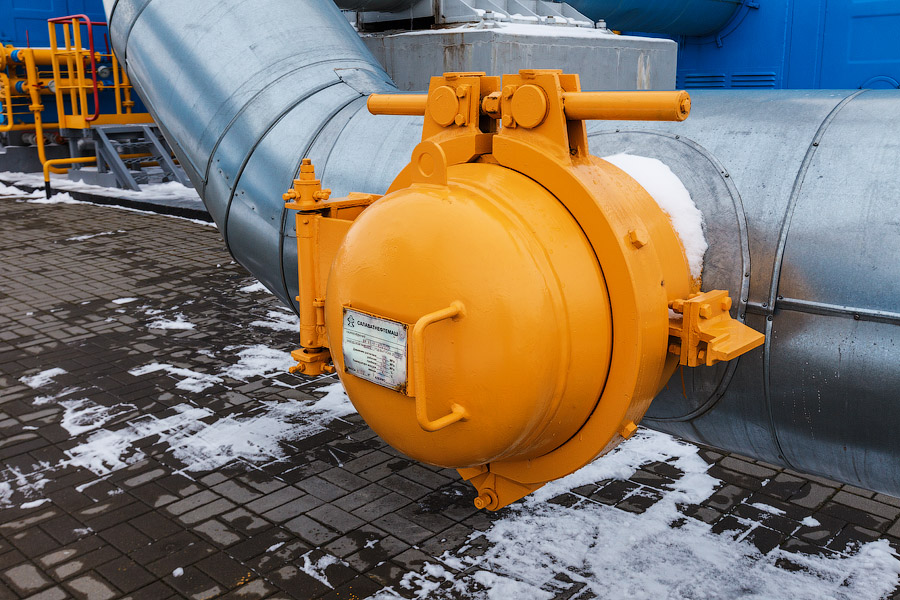

Люк-лаз для обеспечения доступа во внутреннюю полость газопровода

Люк-лаз для обеспечения доступа во внутреннюю полость газопровода

Газопровод «Ямал — Европа», проходящий по Белоруссии полностью автономен, но имеет технологические перемычки с системой газопроводов страны, которые закрыты и опломбированы

Газопровод «Ямал — Европа», проходящий по Белоруссии полностью автономен, но имеет технологические перемычки с системой газопроводов страны, которые закрыты и опломбированы

КС «Минская» занимает небольшую территорию в пригороде Минска. Помимо производственных строений на ней находятся административные постройки с диспетчерской и, чуть в отдалении, собственная пожарная часть

КС «Минская» занимает небольшую территорию в пригороде Минска. Помимо производственных строений на ней находятся административные постройки с диспетчерской и, чуть в отдалении, собственная пожарная часть

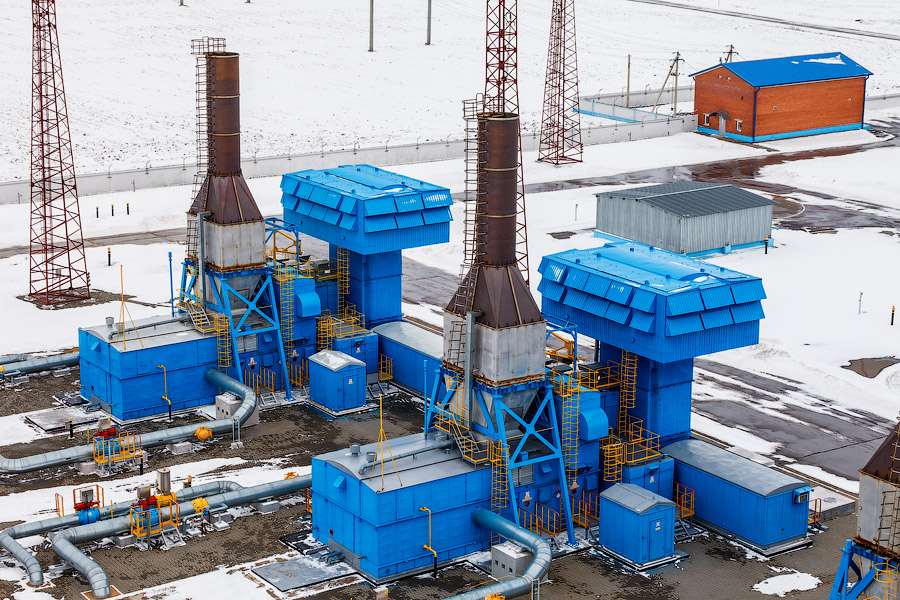

Синий гриб — воздухозаборник двигателя. Труба — выхлоп

Синий гриб — воздухозаборник двигателя. Труба — выхлоп

Для предохранения оборудования КС от преждевременного износа, поступающий на станцию газ должен быть очищен. Это делают на циклонных пылеуловителях

Для предохранения оборудования КС от преждевременного износа, поступающий на станцию газ должен быть очищен. Это делают на циклонных пылеуловителях

Входные патрубки для очистки газовой трубы специальным поршнем

Входные патрубки для очистки газовой трубы специальным поршнем

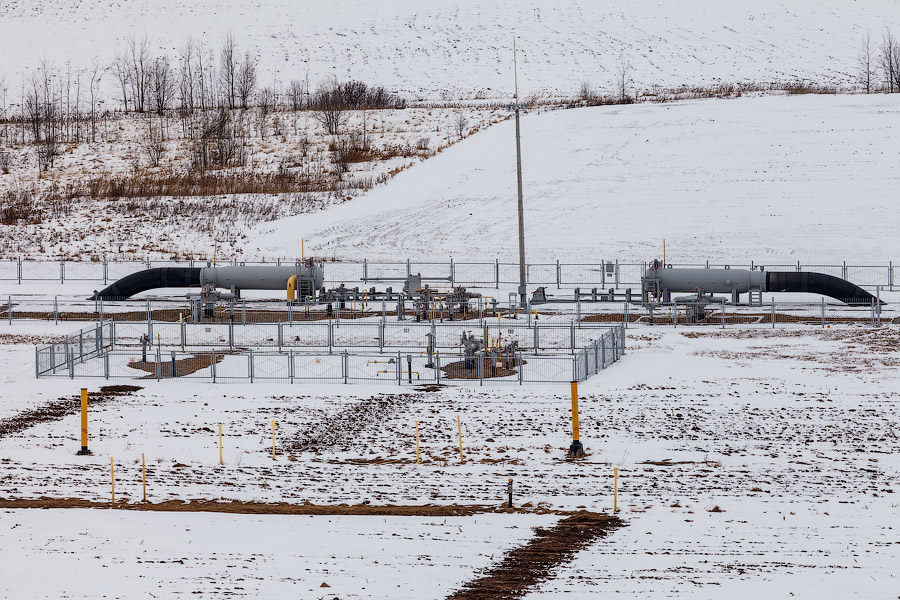

Перемычка для возможного строительства второй нитки газопровода «Ямал — Европа»

Перемычка для возможного строительства второй нитки газопровода «Ямал — Европа»

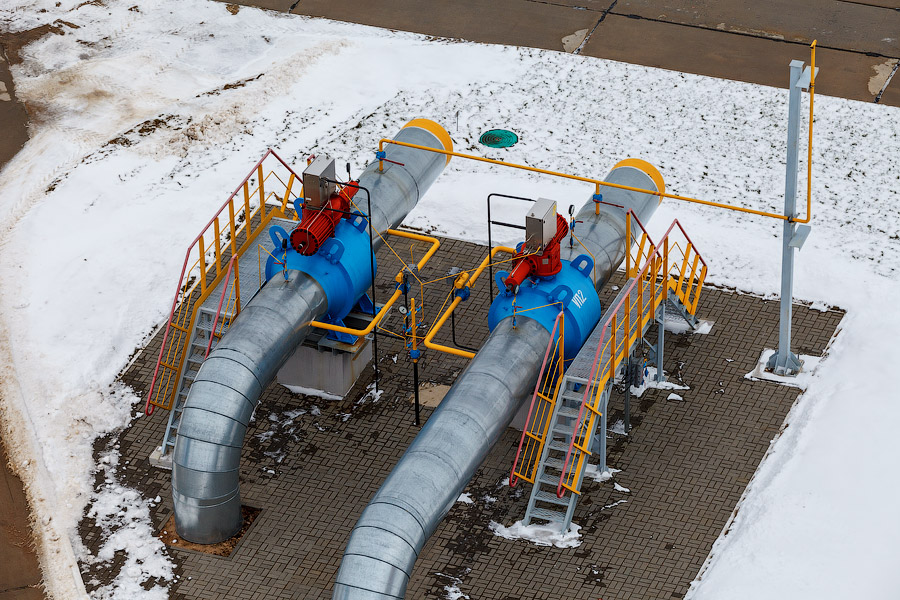

На выходе труба делится на две для технологического процесса перекачки газа

На выходе труба делится на две для технологического процесса перекачки газа

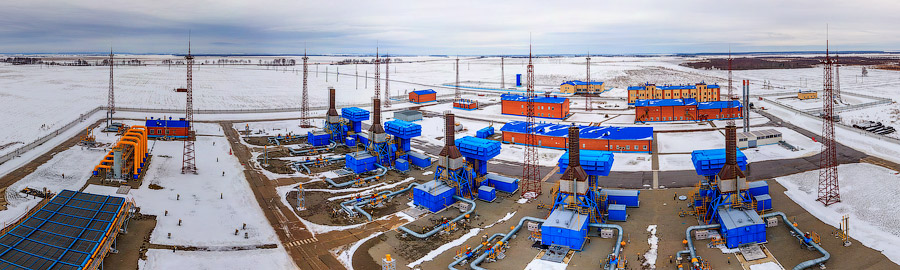

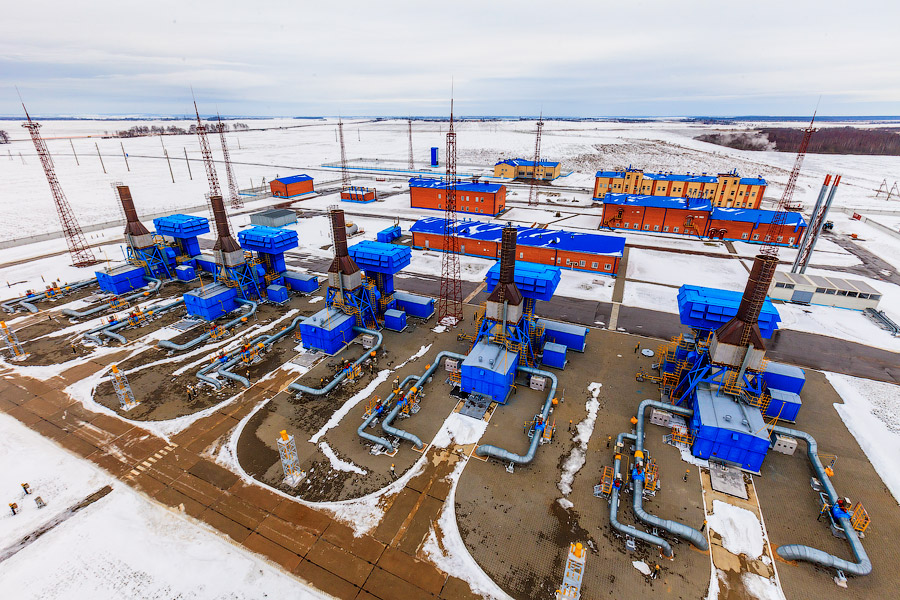

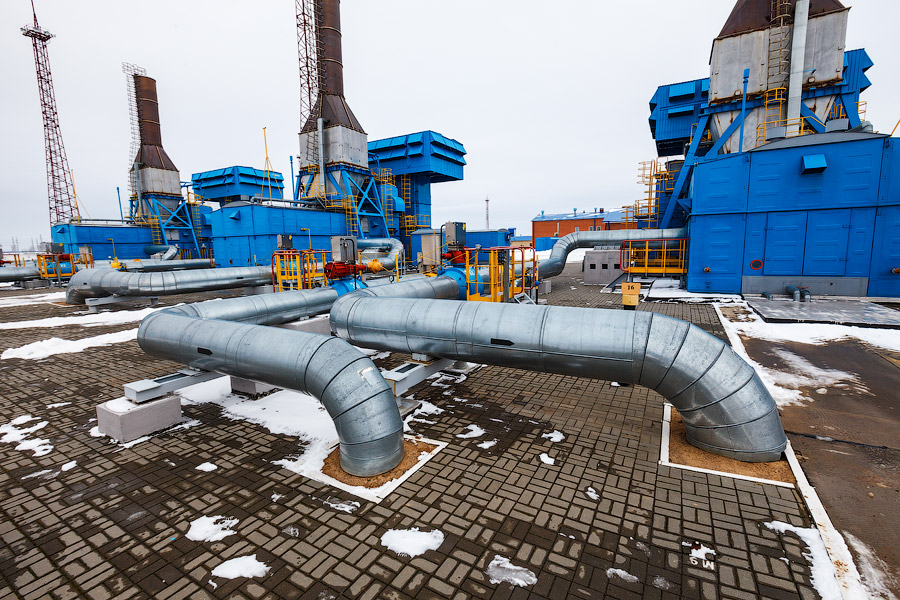

Общий вид КС

Общий вид КС

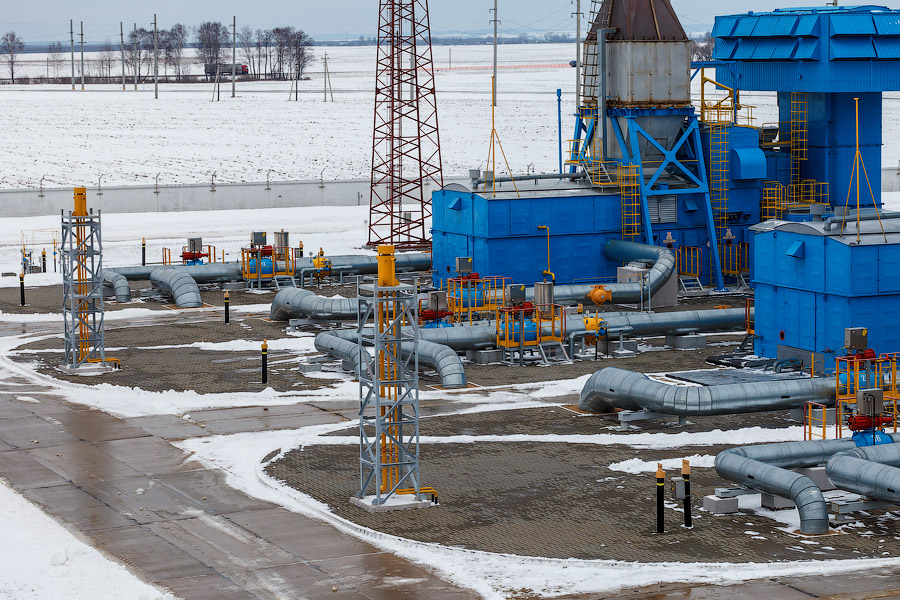

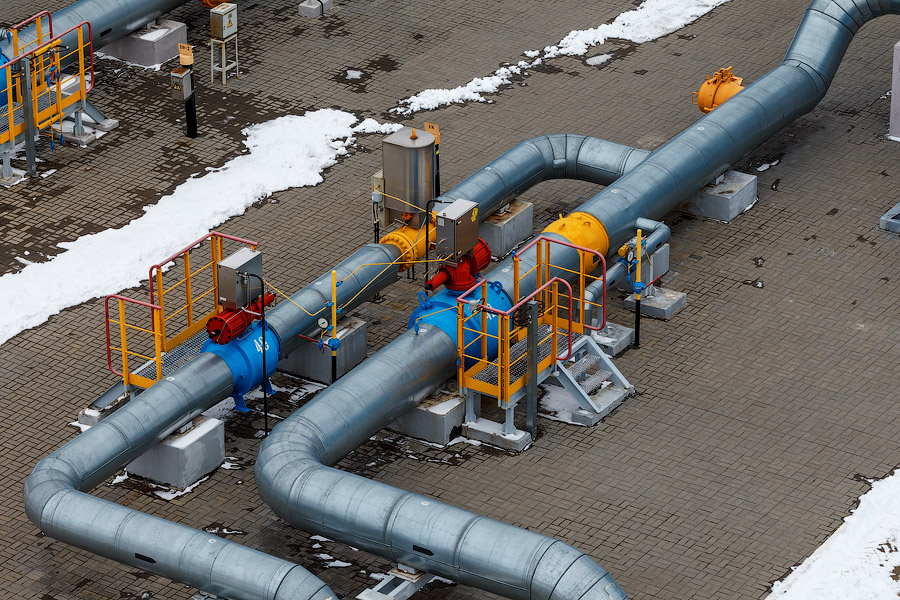

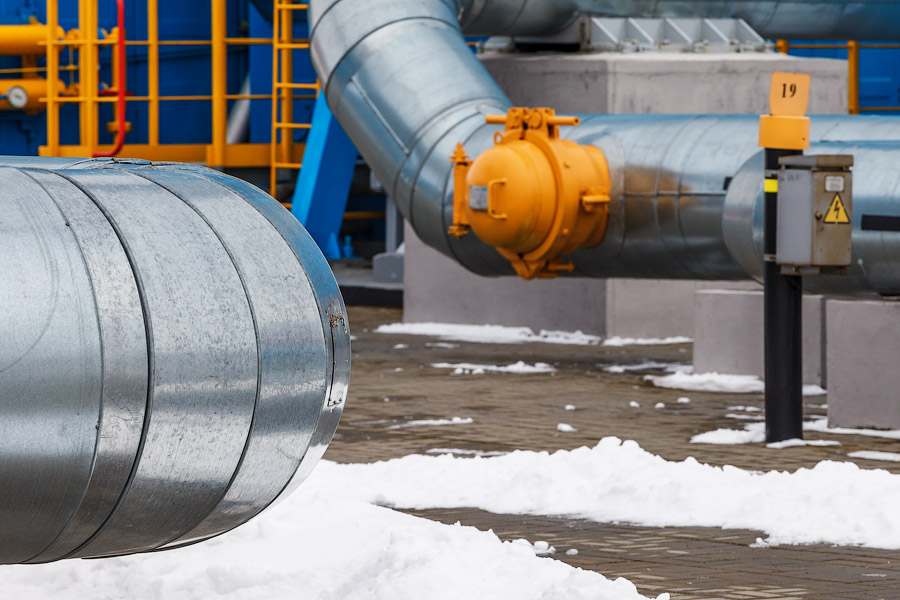

Трубопроводы КС «Минская»

Трубопроводы КС «Минская»

Трубопроводы КС «Минская»

Трубопроводы КС «Минская»

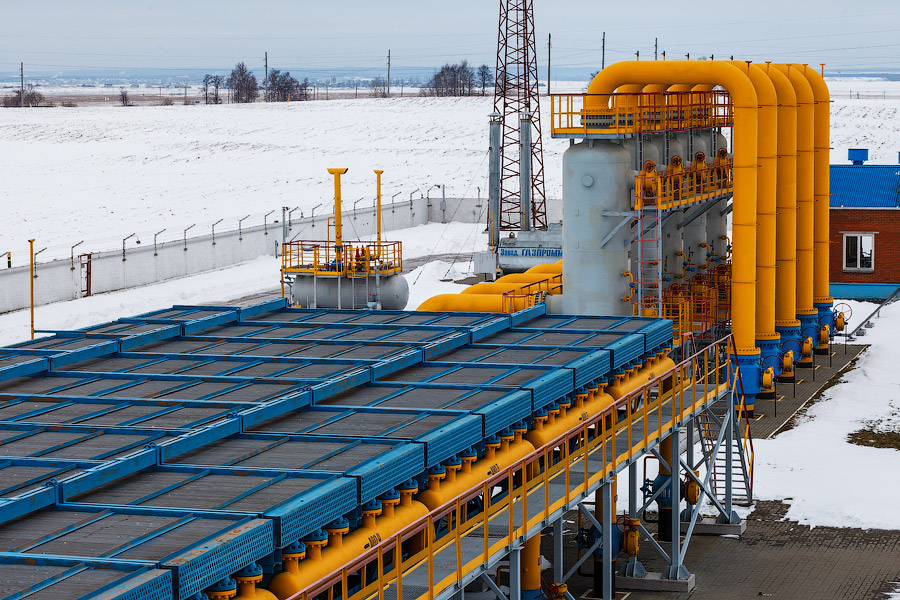

После сжатия газ нагревается и требует охлаждения в градирне

После сжатия газ нагревается и требует охлаждения в градирне

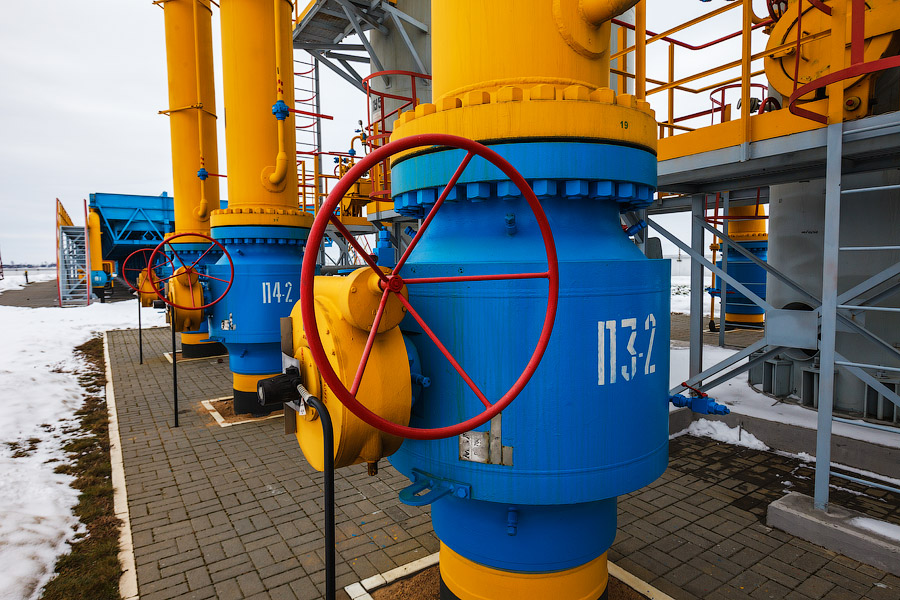

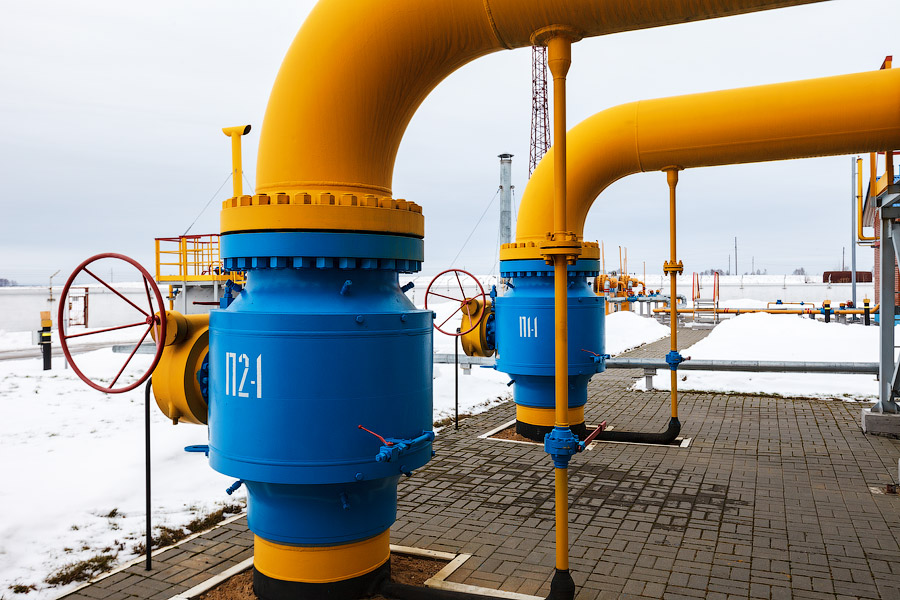

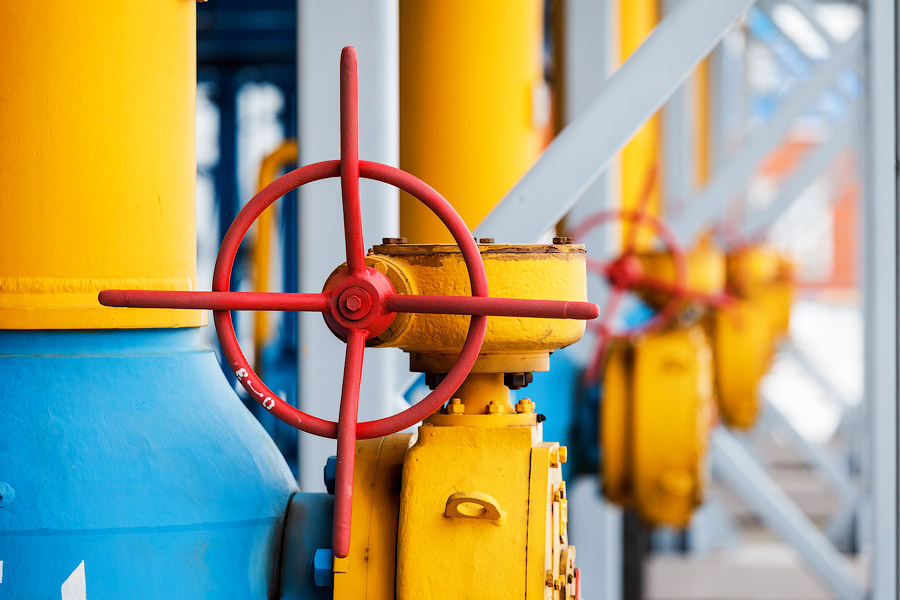

Газовый «вентиль»

Газовый «вентиль»

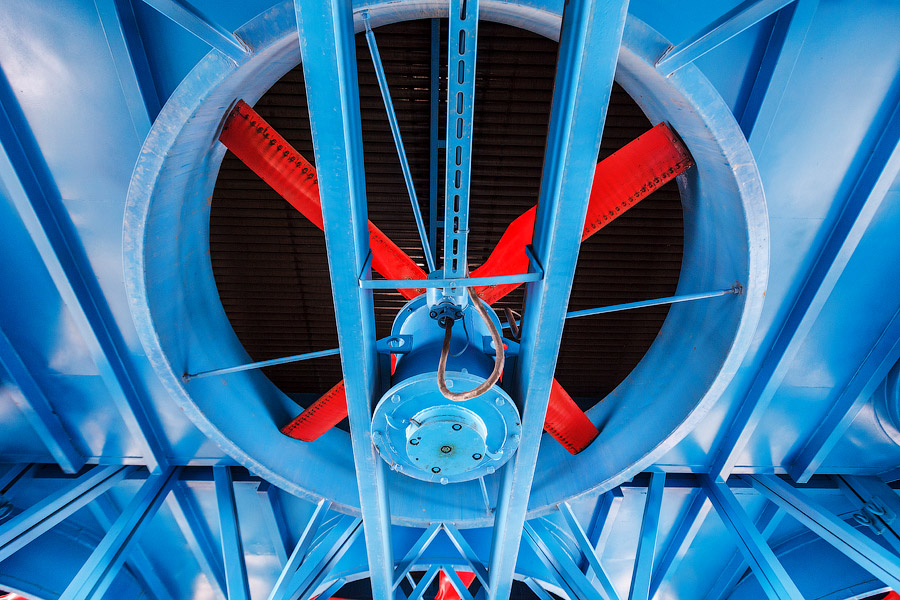

Один из вентиляторов градирни для охлаждения газа

Один из вентиляторов градирни для охлаждения газа

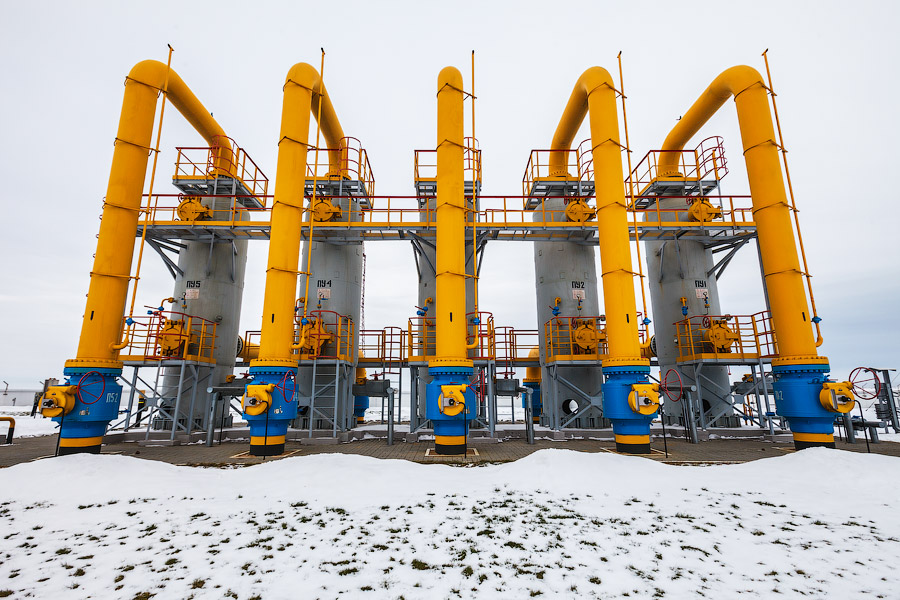

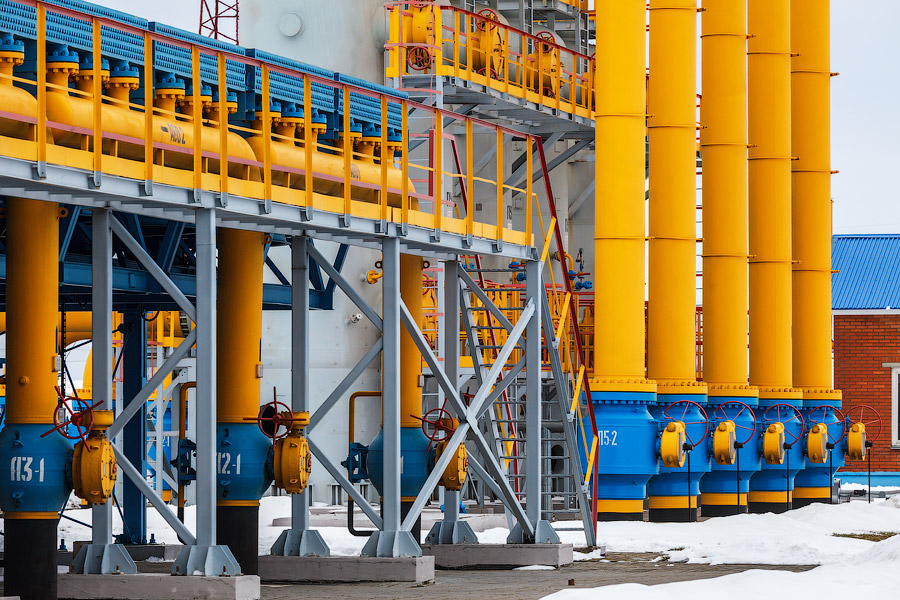

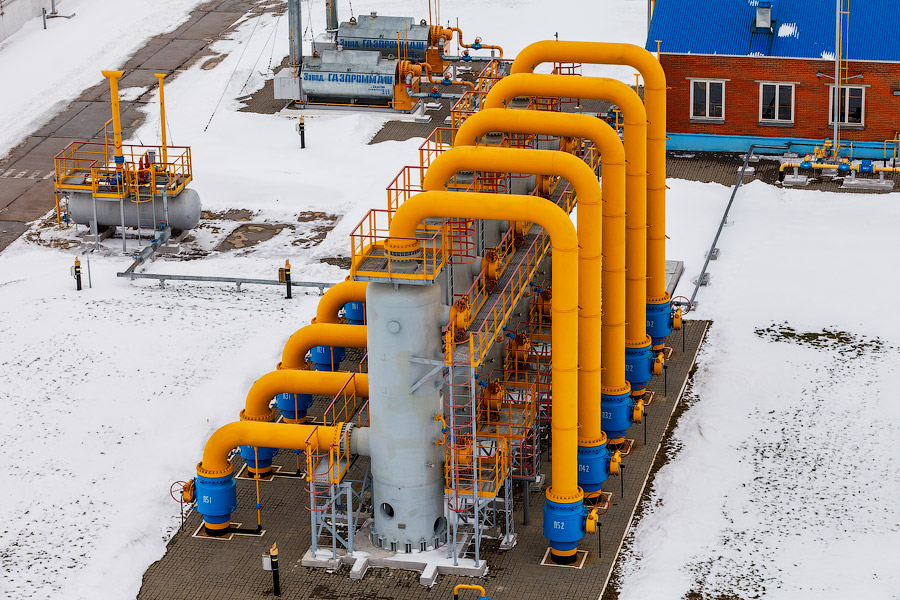

Циклонные пылеуловители

Циклонные пылеуловители

Циклонные пылеуловители

Циклонные пылеуловители

Циклонные пылеуловители

Циклонные пылеуловители

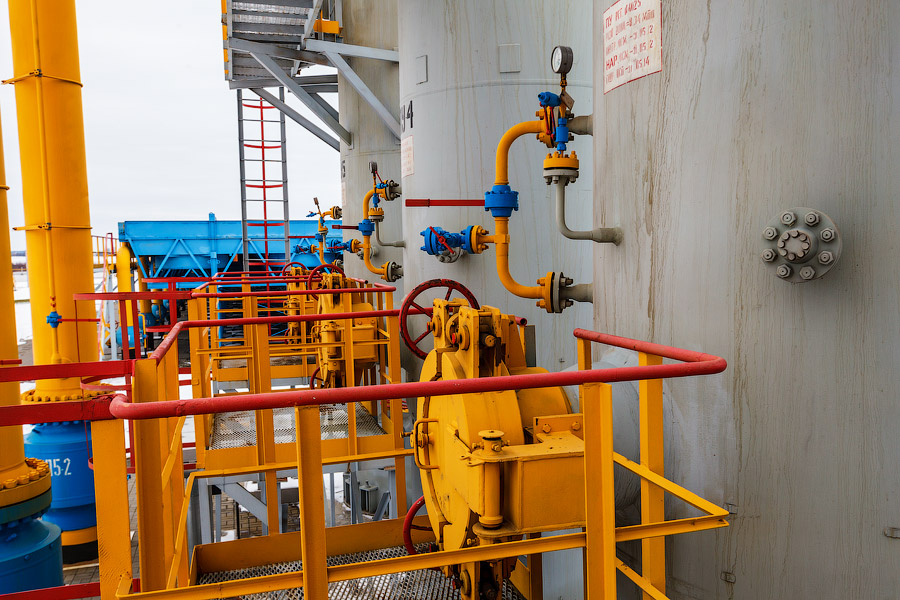

Люк для технических осмотров внутренней поверхности пылеуловителей

Люк для технических осмотров внутренней поверхности пылеуловителей

Общий принцип работы циклонных пылеуловителей заключается в том, что в циклоне газ получает вращательное движение от направляющих устройств циклона. Под действием центробежной силы твердые частицы и жидкость отбрасываются к периферии циклонной трубки и по ее стенке стекают в нижнюю часть пылеуловителя. Очищенный газ меняет свое направление и выходит из циклонного пакета

Общий принцип работы циклонных пылеуловителей заключается в том, что в циклоне газ получает вращательное движение от направляющих устройств циклона. Под действием центробежной силы твердые частицы и жидкость отбрасываются к периферии циклонной трубки и по ее стенке стекают в нижнюю часть пылеуловителя. Очищенный газ меняет свое направление и выходит из циклонного пакета

КС не разрезает магистральный газопровод. Она находится параллельно ему и отделена задвижками. При работе КС она забирает газ из магистрали, сжимает его и возвращает обратно. Если станция не работает, то задвижки закрыты, но подача газа по трубе не прекращается

КС не разрезает магистральный газопровод. Она находится параллельно ему и отделена задвижками. При работе КС она забирает газ из магистрали, сжимает его и возвращает обратно. Если станция не работает, то задвижки закрыты, но подача газа по трубе не прекращается

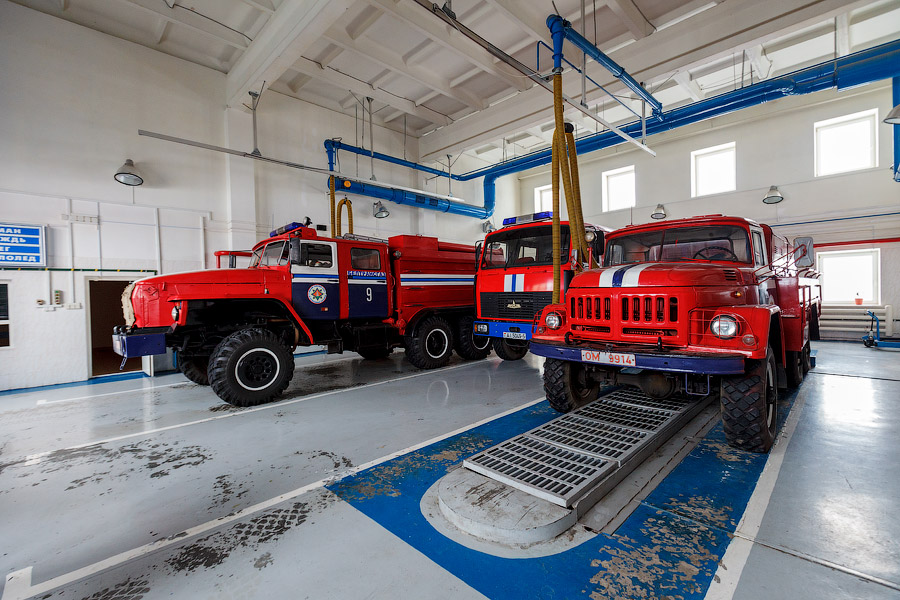

Рядом со станцией находится своя пожарная часть

Рядом со станцией находится своя пожарная часть

Автоматическая газозаправочная станция

Автоматическая газозаправочная станция (АГЗС), расположенная на Минской кольцевой дороге. Литр газа стоит 2020 белорусских рублей, что составляет 7,3 наших

Автоматическая газозаправочная станция (АГЗС), расположенная на Минской кольцевой дороге. Литр газа стоит 2020 белорусских рублей, что составляет 7,3 наших

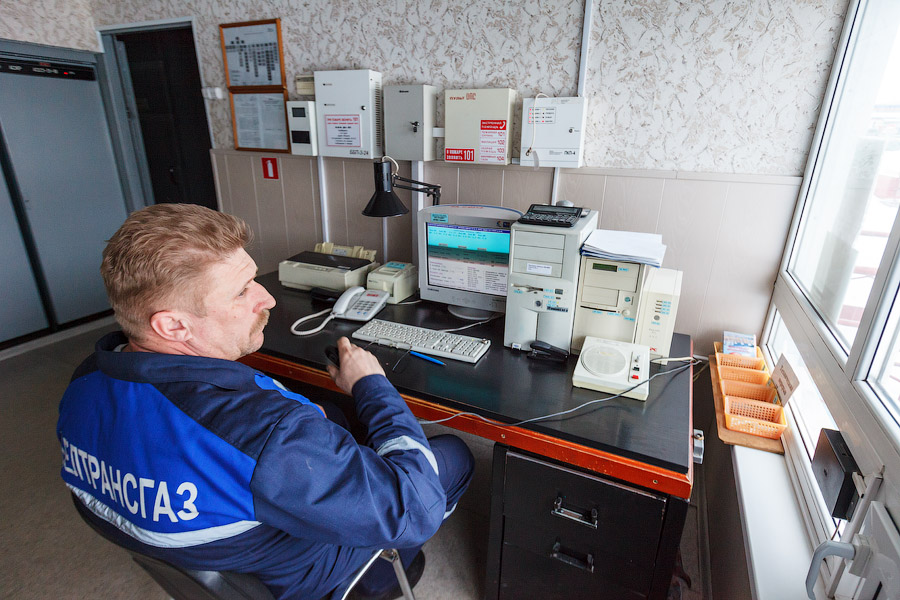

Внутри АГЗС

Внутри АГЗС

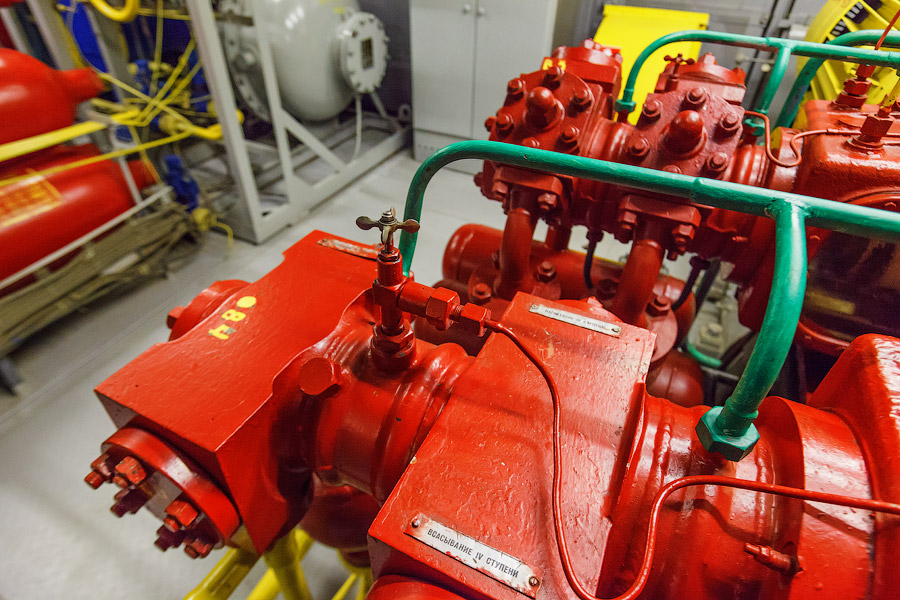

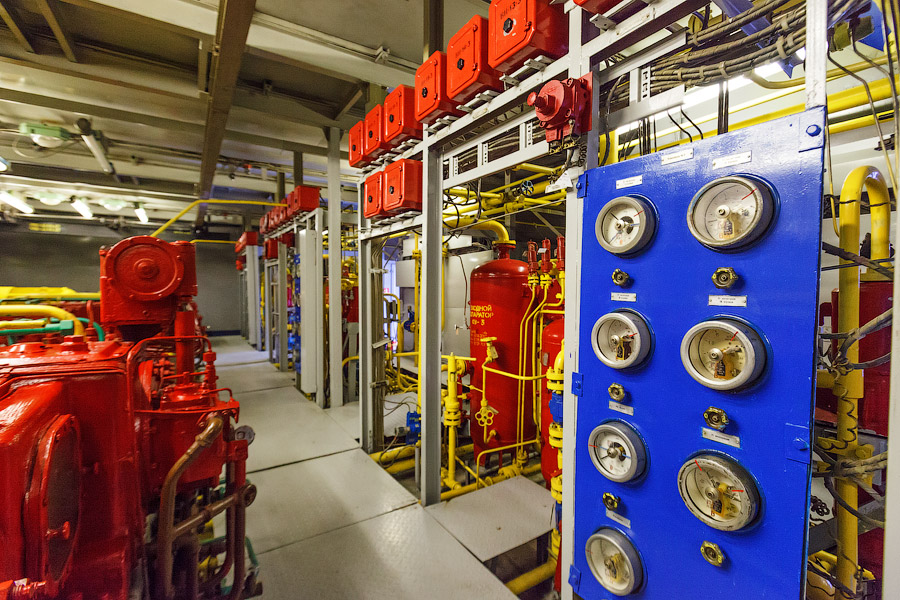

Три компрессора

Три компрессора

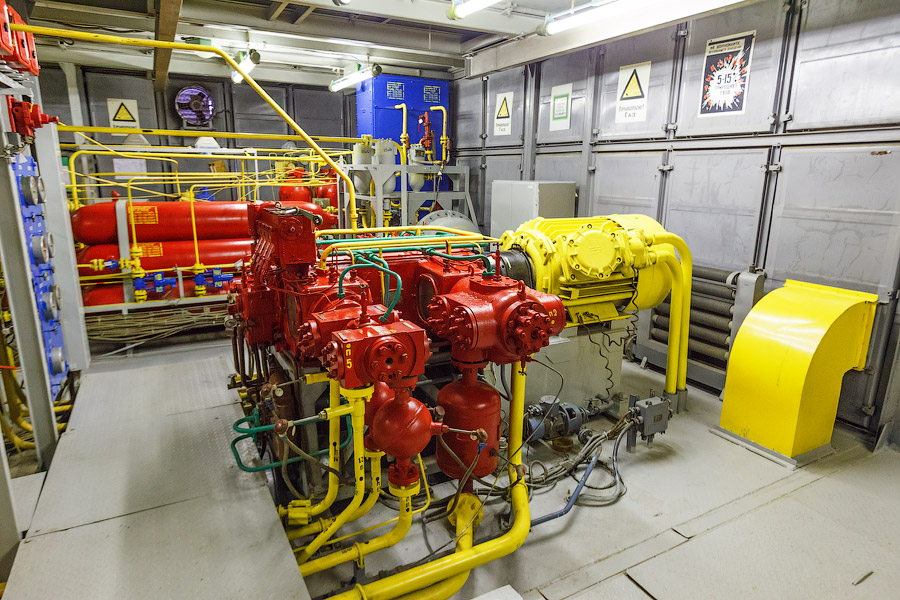

Компрессоры

Компрессоры

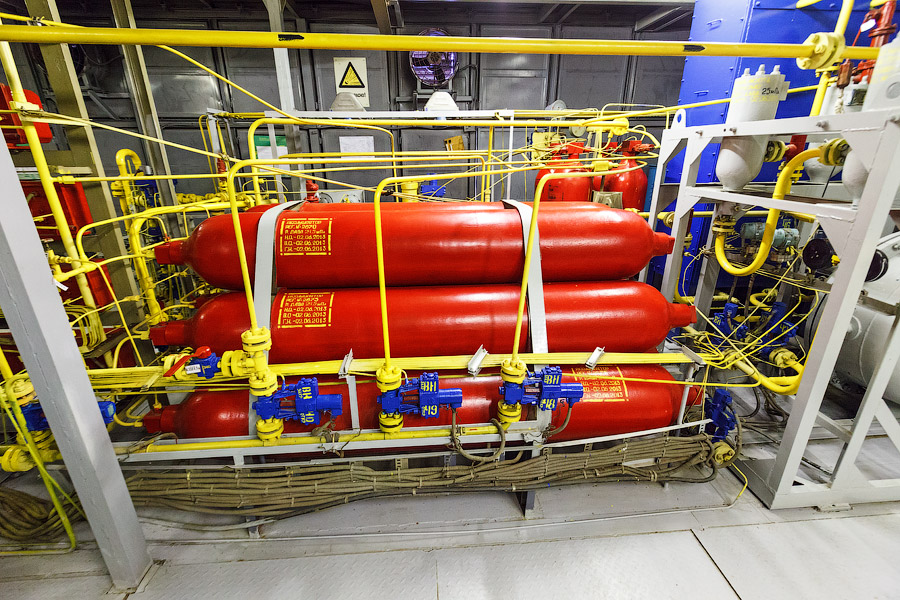

Заправлять машины можно напрямую из компрессора, но лучше использовать для этих целей газовый аккумулятор. Сначала газ закачивают в него, а потом забирают на заправку

Заправлять машины можно напрямую из компрессора, но лучше использовать для этих целей газовый аккумулятор. Сначала газ закачивают в него, а потом забирают на заправку

В системе стоит фильтр, который поглощает влагу из газа

В системе стоит фильтр, который поглощает влагу из газа

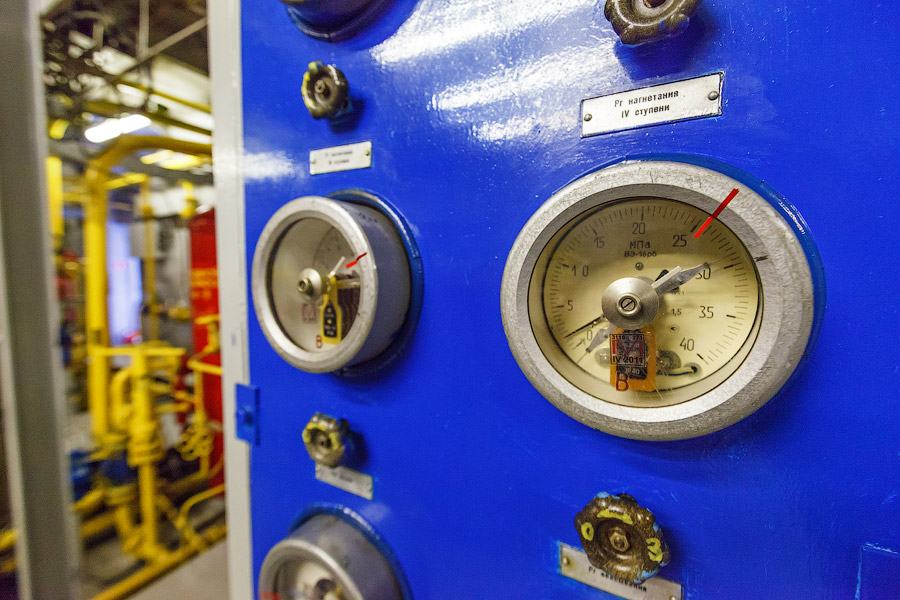

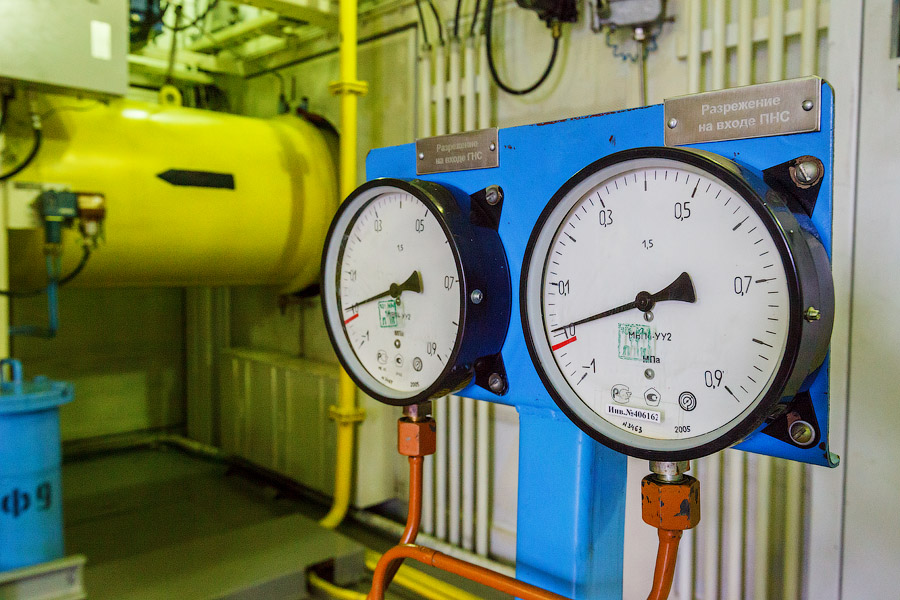

Датчики давления газа

Датчики давления газа

Как и на всем газовом производстве тут жесткие нормы техники безопасности. При заправке около машины не должно быть никого. Например, водителю такси пришлось высадить и пассажира, что на бензиновых АЗС обычно не практикуется

Как и на всем газовом производстве тут жесткие нормы техники безопасности. При заправке около машины не должно быть никого. Например, водителю такси пришлось высадить и пассажира, что на бензиновых АЗС обычно не практикуется

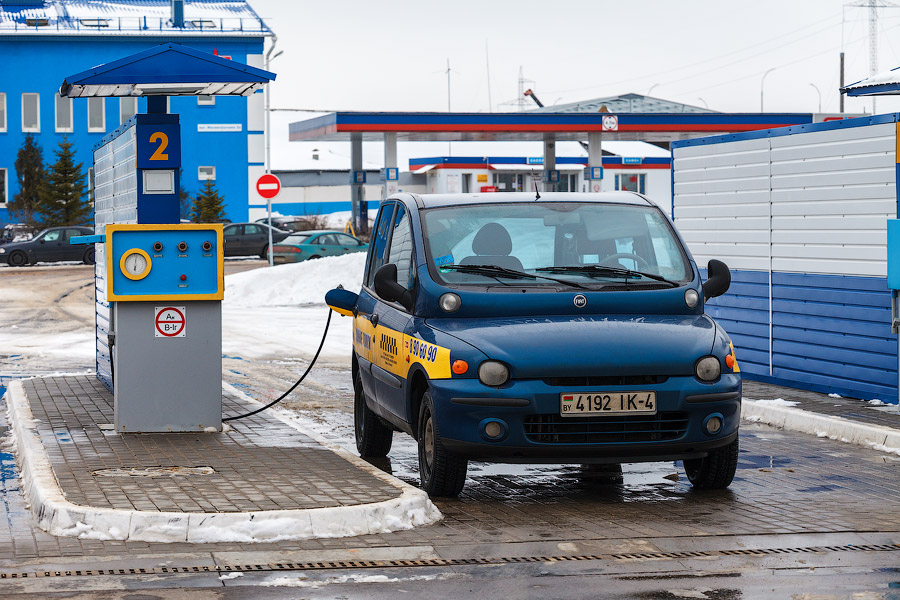

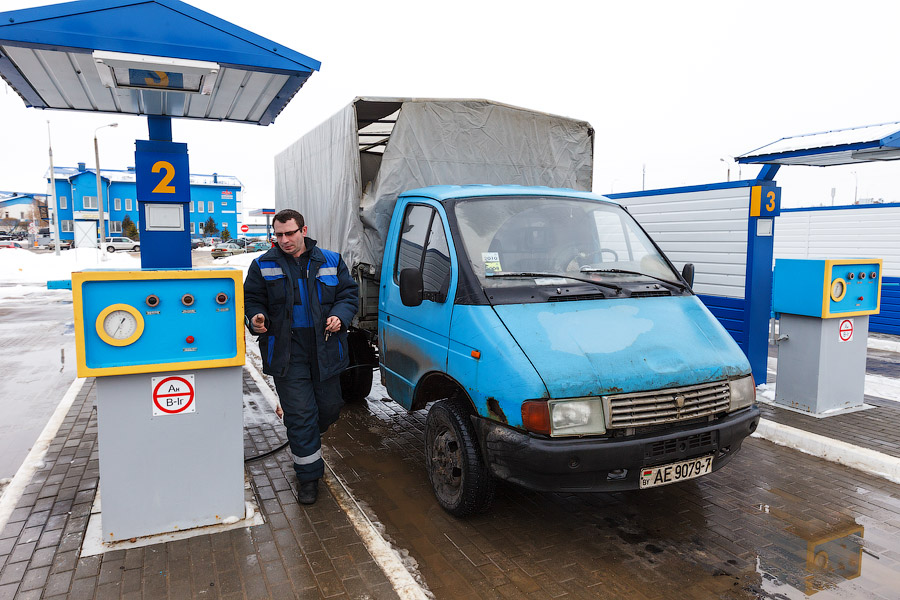

Заправка автомобиля

Заправка автомобиля

Заправка автомобиля

Заправка автомобиля

Редакция сайта ОАО «Газпром»

Фотографии большого размера вы можете найти в фотоальбоме.
