ГАЗОПРОВОД

«Бованенково — Ухта» и «Бованенково — Ухта — 2»

Транспортировка газа с полуострова Ямал в Единую систему газоснабжения России
~
километров
протяженность каждого газопровода
млрд м3 газа в год
суммарная проектная производительность

Магистральные газопроводы «Бованенково — Ухта» и «Бованенково — Ухта — 2» предназначены для транспортировки газа с полуострова Ямал в Единую систему газоснабжения России. «Газпром» формирует на Ямале принципиально новый центр газодобычи, который в перспективе станет одним из основных для развития отечественной газовой промышленности. В настоящее время добыча газа на полуострове ведется на самом крупном ямальском месторождении — Бованенковском.

Видеоролик о мегапроекте «Ямал», 3 минуты

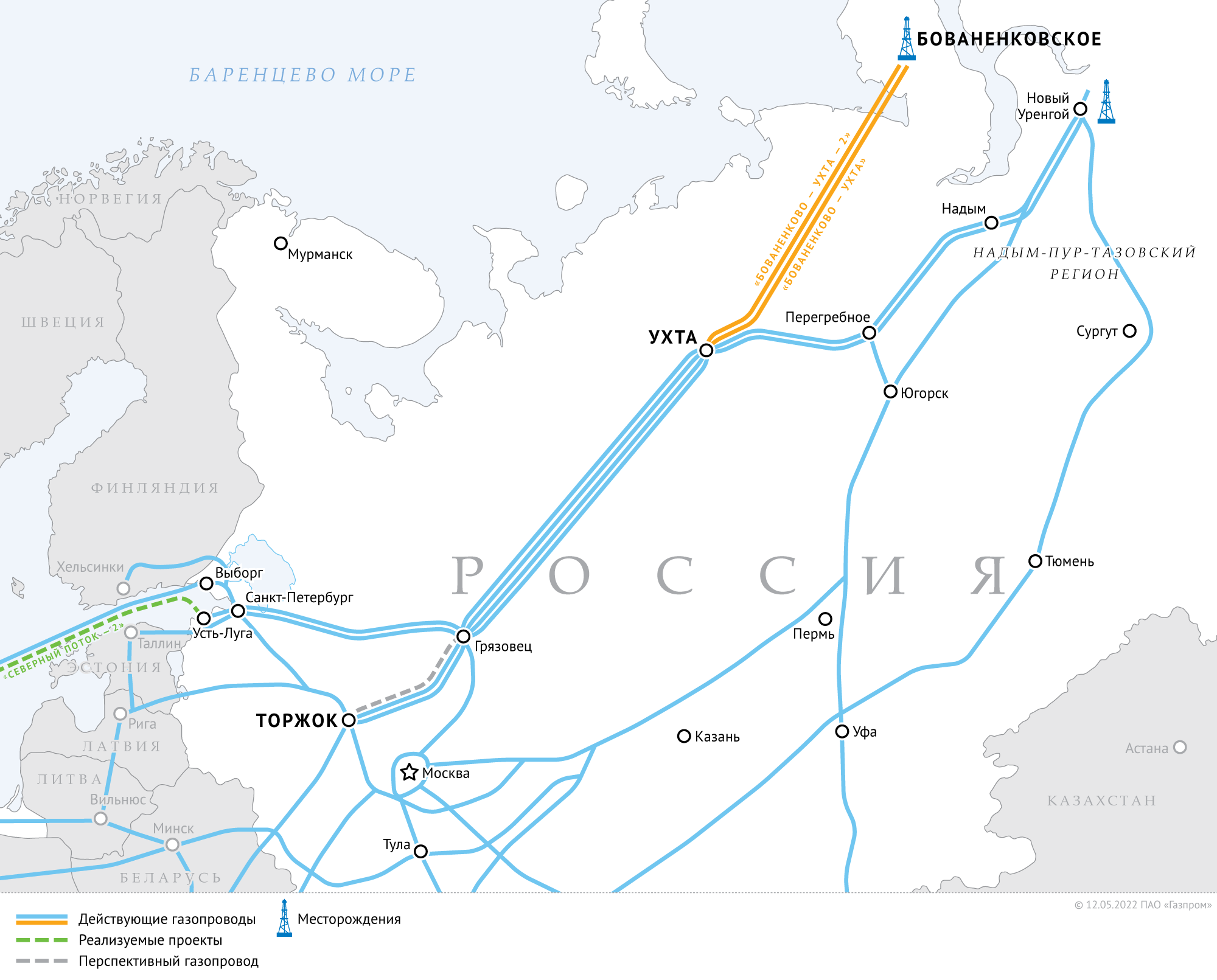

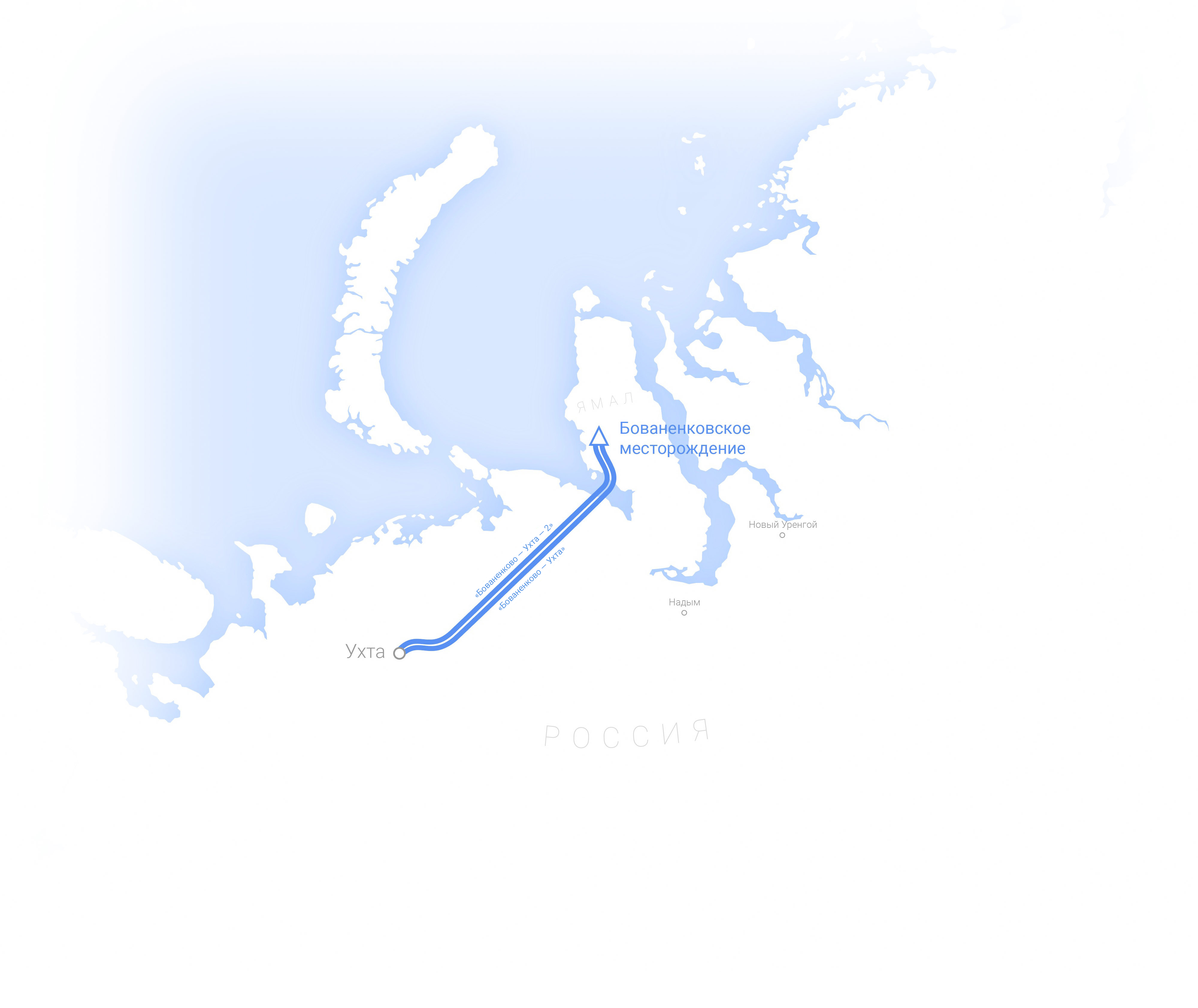

Схема газопроводов «Бованенково — Ухта» и «Бованенково — Ухта — 2»
Схема газопроводов «Бованенково — Ухта» и «Бованенково — Ухта — 2»

Схема газопроводов «Бованенково — Ухта» и «Бованенково — Ухта — 2»

Цифры и факты

Протяженность каждого газопровода — около 1200 км (с учетом резервных ниток подводных переходов).

Основной диаметр труб — 1420 мм.

Рабочее давление — 120 атмосфер.

Количество компрессорных станций — 9.

Суммарная проектная производительность двух газопроводов равна 115 млрд куб. м в год.

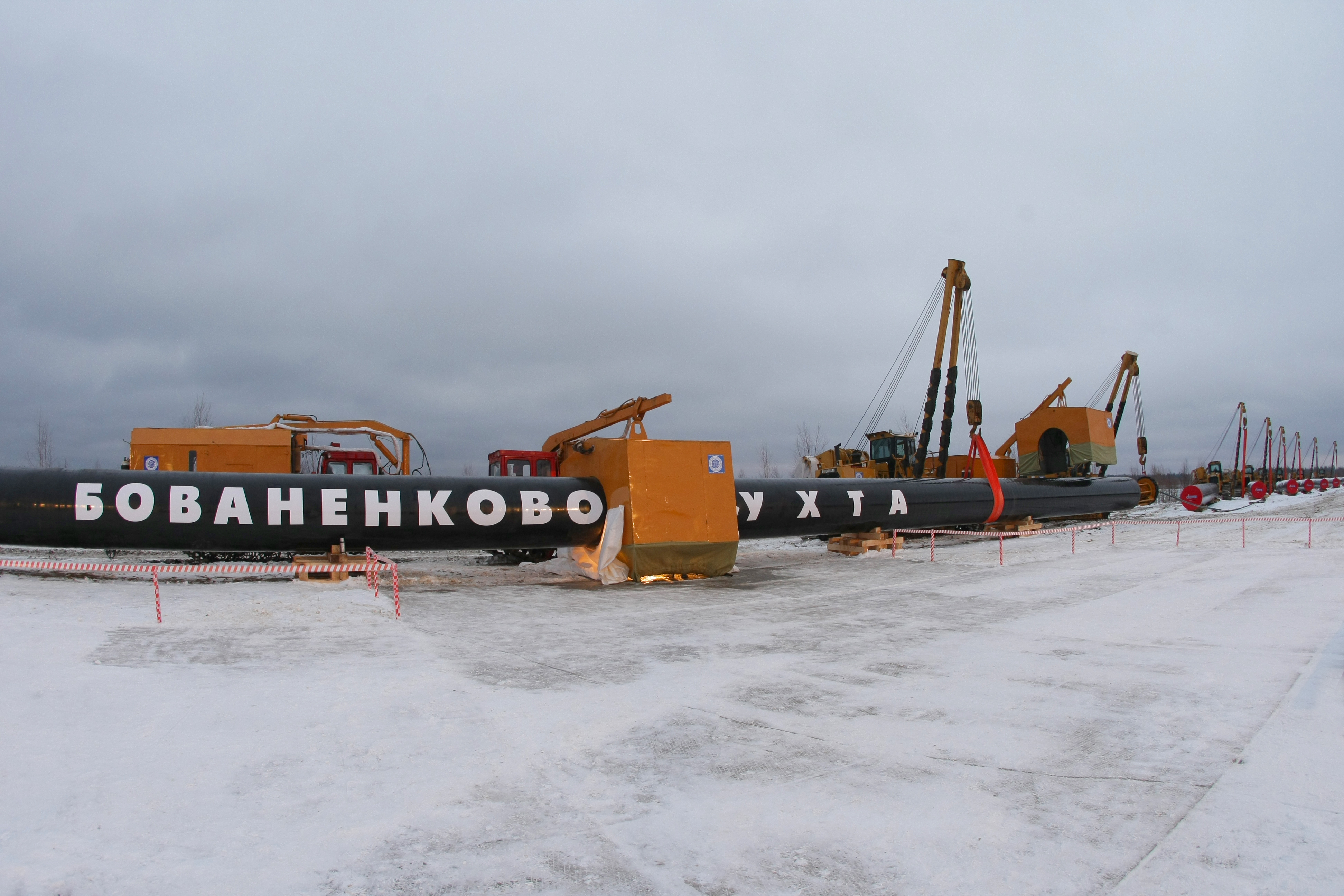

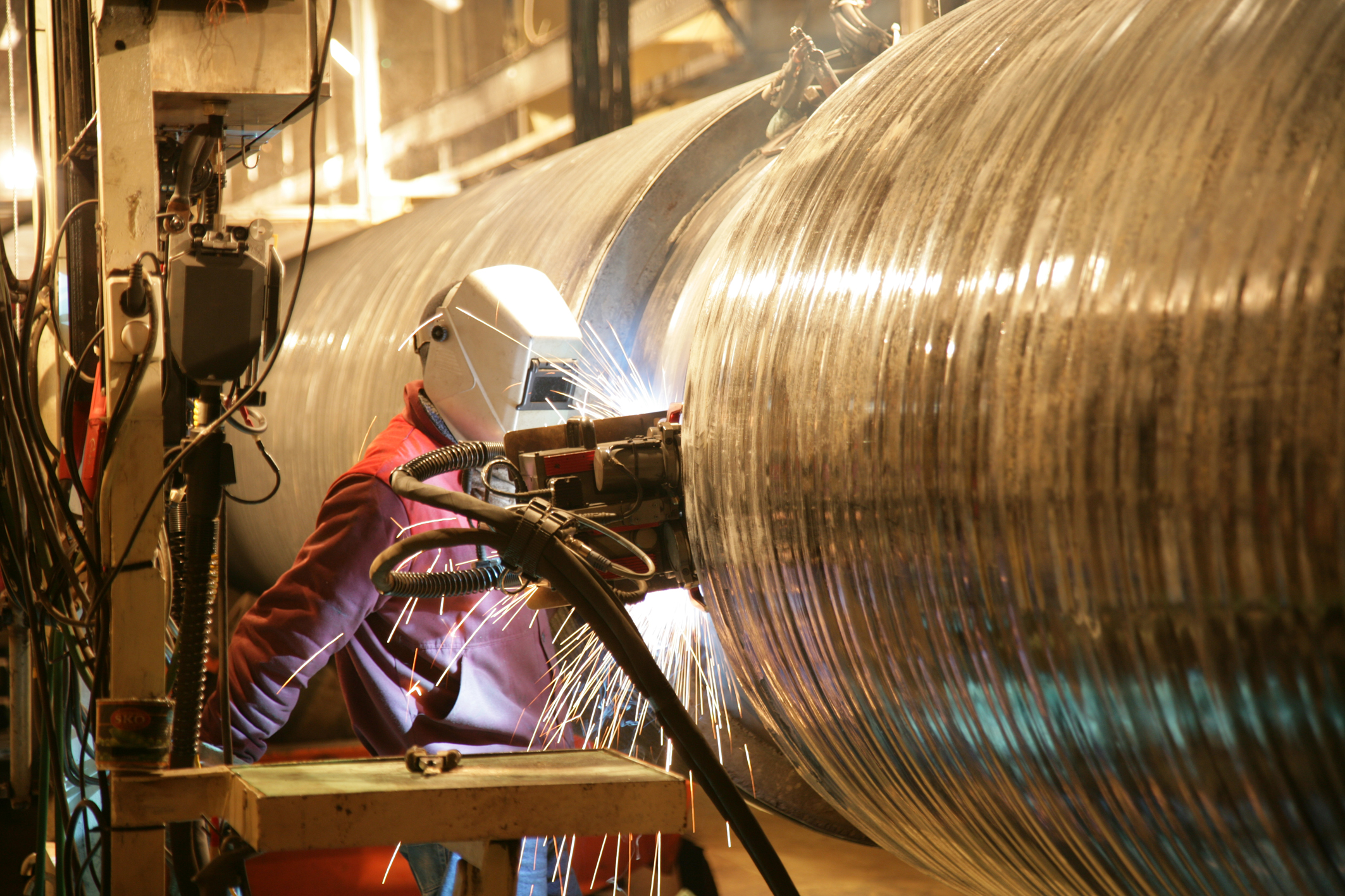

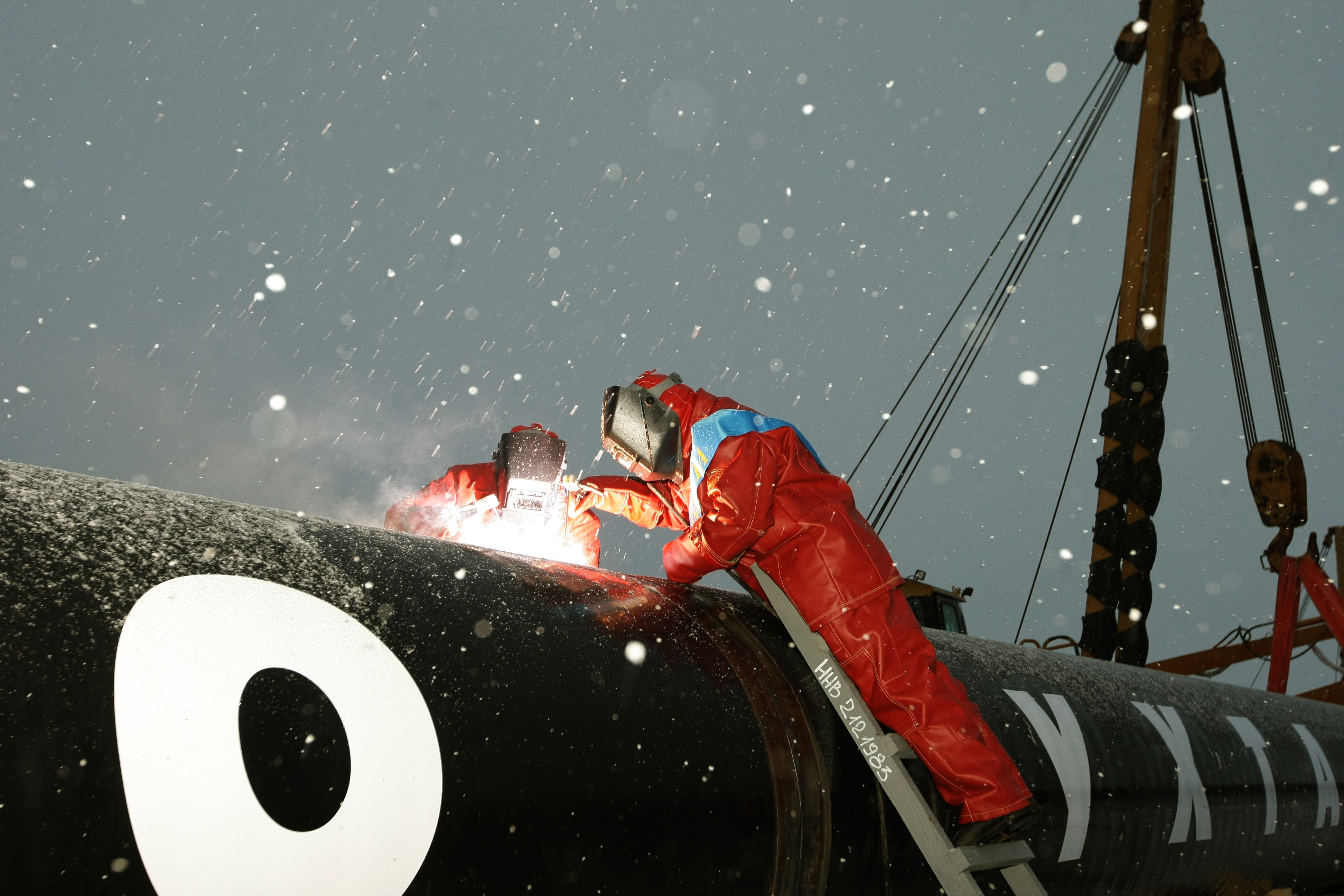

Сварка первого стыка газопровода «Бованенково — Ухта»
Сварка первого стыка газопровода «Бованенково — Ухта»

Сварка первого стыка газопровода «Бованенково — Ухта»

Реализация проекта

Строительство газопровода «Бованенково — Ухта» началось в 2008 году. Линейная часть газопровода и первоочередные компрессорные станции введены в эксплуатацию в 2012 году. Строительство остальных компрессорных станций завершено в 2013–2014 годах.

Сооружение газопровода «Бованенково — Ухта — 2» началось в 2012 году. В 2017 году газопровод был введен в эксплуатацию.

Технологии

Создание газотранспортного коридора от Бованенковского месторождения на Ямале до Ухты является одним из самых масштабных и сложных проектов за всю историю трубопроводного строительства в мировой и отечественной практике. При его реализации применяются инновационные технологии и оборудование повышенной надежности.

Компрессорная станция «Байдарацкая»
Компрессорная станция «Байдарацкая»

Компрессорная станция «Байдарацкая»

Специально для строительства газопроводов нового поколения российские трубные заводы освоили производство уникальных труб диаметром 1420 мм из стали марки К65 (Х80) с внутренним гладкостным покрытием. Они рассчитаны на рекордное для сухопутных газопроводов давление — 120 атм. Это позволяет значительно снизить металлоемкость проекта и повысить эффективность транспортировки газа.

Трасса газопроводов преодолевает Байдарацкую губу — залив Карского моря, большую часть года покрытого льдом. Здесь используются обетонированные стальные трубы диаметром 1219 мм, рассчитанные на давление 120 атм. Прокладка газопроводов с такими техническими параметрами в столь суровых природных условиях была осуществлена впервые в мире.

Строительство подводного перехода через Байдарацкую губу
Строительство подводного перехода через Байдарацкую губу

Строительство подводного перехода через Байдарацкую губу

На компрессорных станциях установлены, в том числе, газоперекачивающие агрегаты (ГПА) «Ладога-32» (мощность 32 МВт). Их отличает высокий для российских ГПА промышленного типа КПД — 36%, а также низкий уровень выбросов и значительный ресурс работы.

Экология

Для минимизации воздействия на окружающую среду еще на этапе подготовки к строительству «Газпром» сделал выбор в пользу малолюдных технологий, предполагающих высокий уровень автоматизации газотранспортных объектов. Места размещения компрессорных станций определялись специально на значительном удалении от населенных пунктов. Был предусмотрен подземный способ прокладки труб с последующей рекультивацией земель, при котором сохраняется возможность для свободной миграции оленей. Для защиты вечной мерзлоты от таяния температура транспортируемого газа не превышает −2 градусов по Цельсию. В дополнение постоянно проводятся производственный экологический мониторинг состояния окружающей среды и геотехнический мониторинг объектов.

Компрессорная станция «Байдарацкая»
Компрессорная станция «Байдарацкая»

Компрессорная станция «Байдарацкая»
