ГАЗОПРОВОД

«Грязовец — Выборг»

Транспортировка газа для потребителей Северо-Западного региона России и в экспортный газопровод «Северный поток»
~
километров
млрд м3 газа в год
проектная производительность
~
900
километров
55
млрд м3 газа в год
проектная производительность

Магистральный газопровод «Грязовец — Выборг» обеспечивает транспортировку газа для потребителей Северо-Западного региона России и в экспортный газопровод «Северный поток».

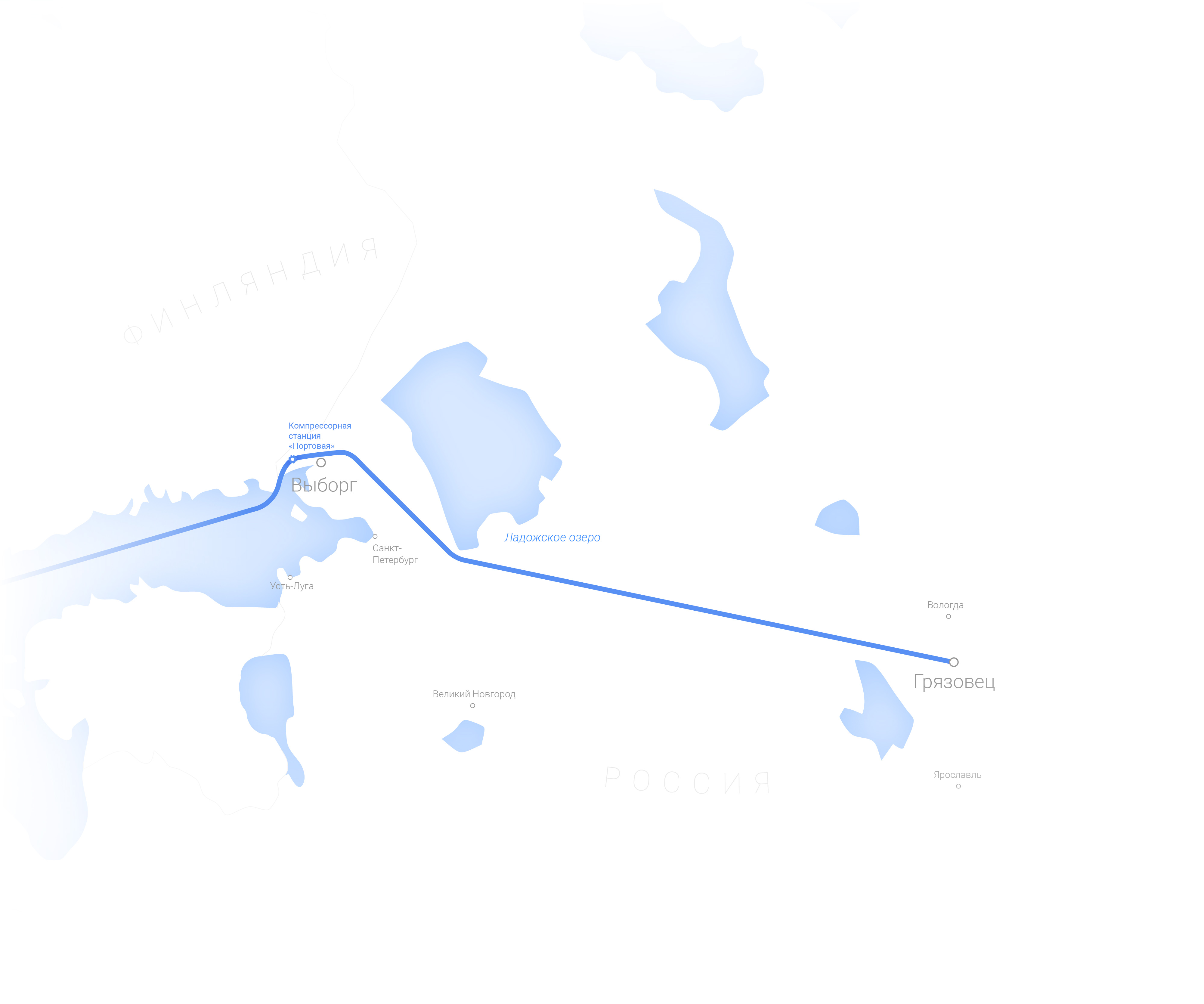

Схема газопровода «Грязовец — Выборг»

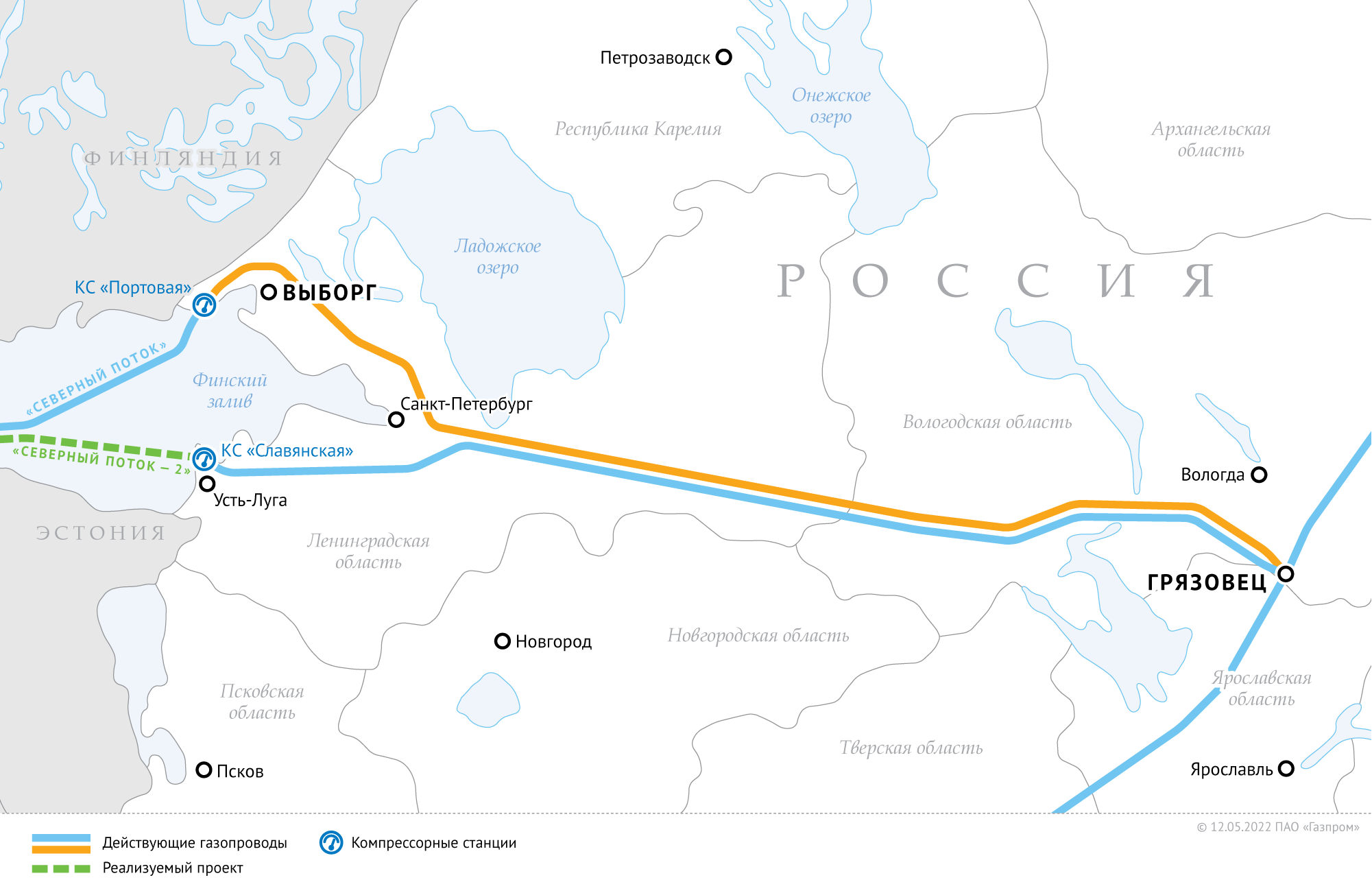

Схема газопровода «Грязовец — Выборг»

Схема газопровода «Грязовец — Выборг»

Цифры и факты

Протяженность — около 900 км.

Проектная производительность — 55 млрд куб. м газа в год.

Основной диаметр труб — 1420 мм.

Рабочее давление — 100 атмосфер (9,8 МПа).

Компрессорные станции (КС) — семь.

Мощность КС «Портовая» — 366 МВт.

Газопровод проходит по территории Вологодской и Ленинградской областей.

Развитие

Строительство газопровода «Грязовец — Выборг» началось 9 декабря 2005 года в Вологодской области (г. Бабаево).

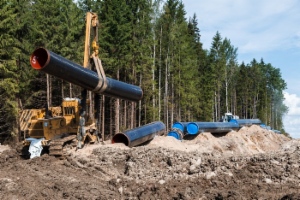

Строительство газопровода «Грязовец — Выборг»
Строительство газопровода «Грязовец — Выборг»

Строительство газопровода «Грязовец — Выборг»

К концу 2010 года построена основная линейная часть газопровода. В 2011 году введены в эксплуатацию первоочередные мощности на компрессорных станциях, необходимые для подачи газа в первую нитку газопровода «Северный поток».

В 2012 году завершено расширение газопровода — построены система лупингов (общая протяженность около 700 км) и необходимые компрессорные мощности для подачи газа во вторую нитку «Северного потока».

В 2013 году введены в эксплуатацию оставшиеся компрессорные мощности.

Технологии

При создании газопровода «Грязовец — Выборг» были использованы передовой опыт отечественных предприятий и инновационные технические решения. Они позволили обеспечить высокую надежность и технико-экономическую эффективность работы газопровода, а также экологическую безопасность в ходе строительства и эксплуатации.

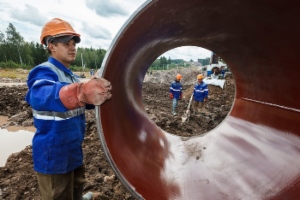

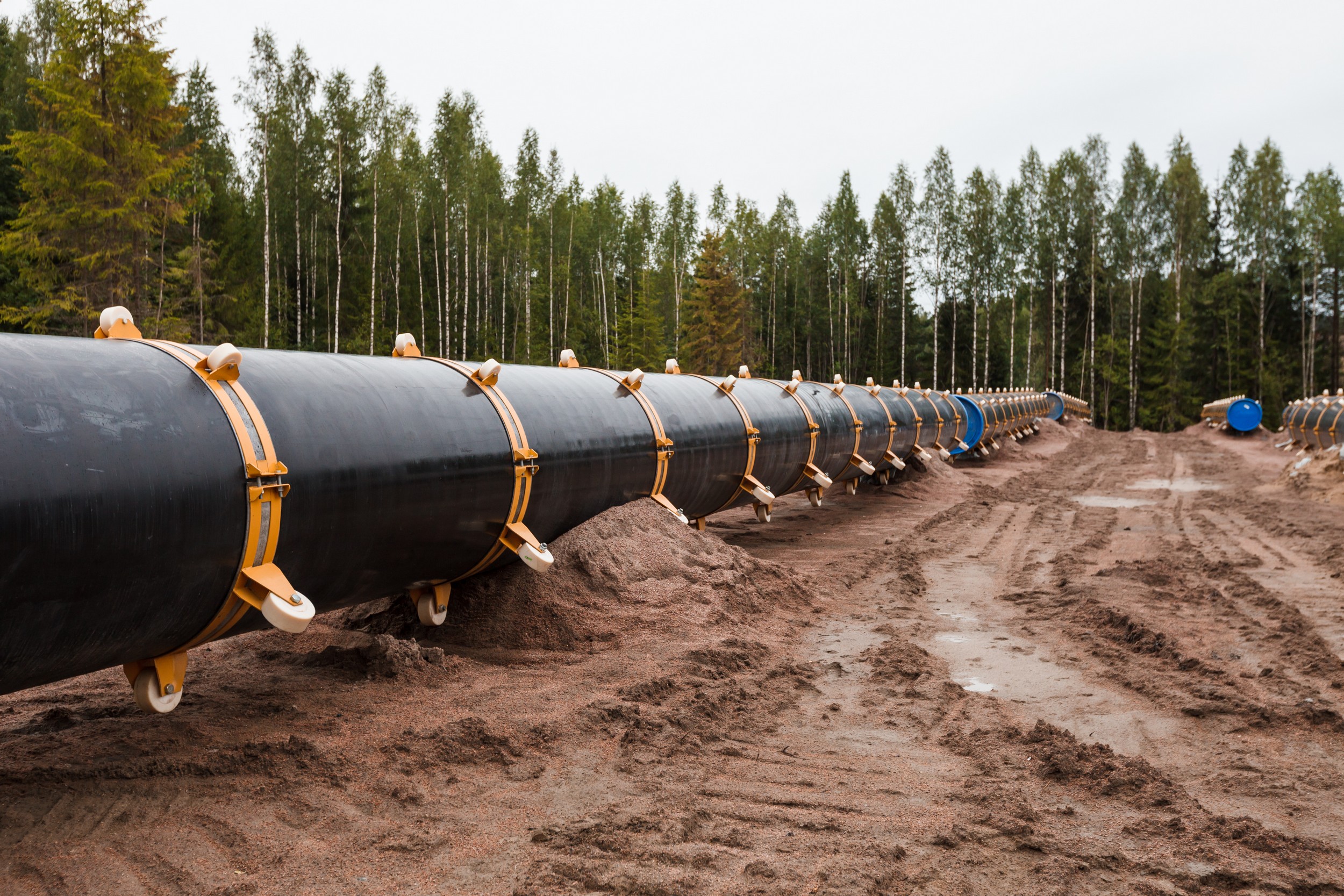

Для сооружения линейной части газопровода были применены российские трубы с внутренним гладкостным покрытием и отечественная запорная арматура нового поколения. При прокладке газопровода в водонасыщенных грунтах использовались специальные утяжеляющие покрытия и балластирующие устройства, которые позволяют трубам сохранять устойчивость положения и предотвращают их всплытие.

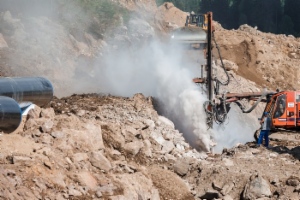

Переходы газопровода через водные преграды выполнены, в частности, методом горизонтально-направленного бурения (р. Шексна, р. Волхов) и микротонелирования (р. Нева, Сайменский канал). Надежность переходов обеспечена увеличением толщины стенки труб до 26,3 мм, устройством кожуха из полиэтиленовых труб, применением заводской наружной трехслойной антикоррозионной изоляции толщиной 3,5 мм и внутренним эпоксидным покрытием.

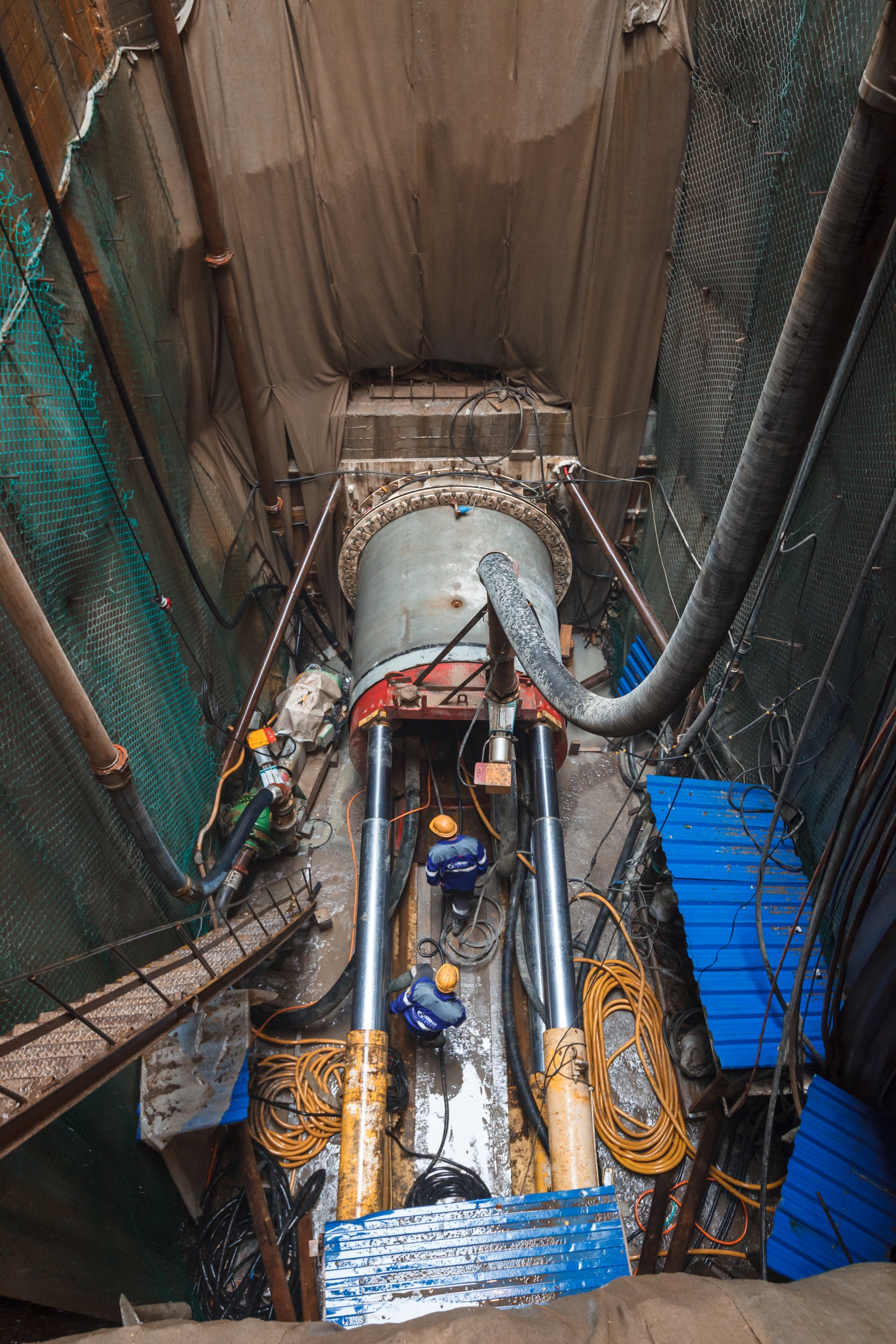

Строительство микротоннеля под Сайменским каналом
Строительство микротоннеля под Сайменским каналом

Строительство микротоннеля под Сайменским каналом

Для увеличения энергетической эффективности транспортировки газа на компрессорных станциях установлено энергосберегающее оборудование с повышенным КПД.

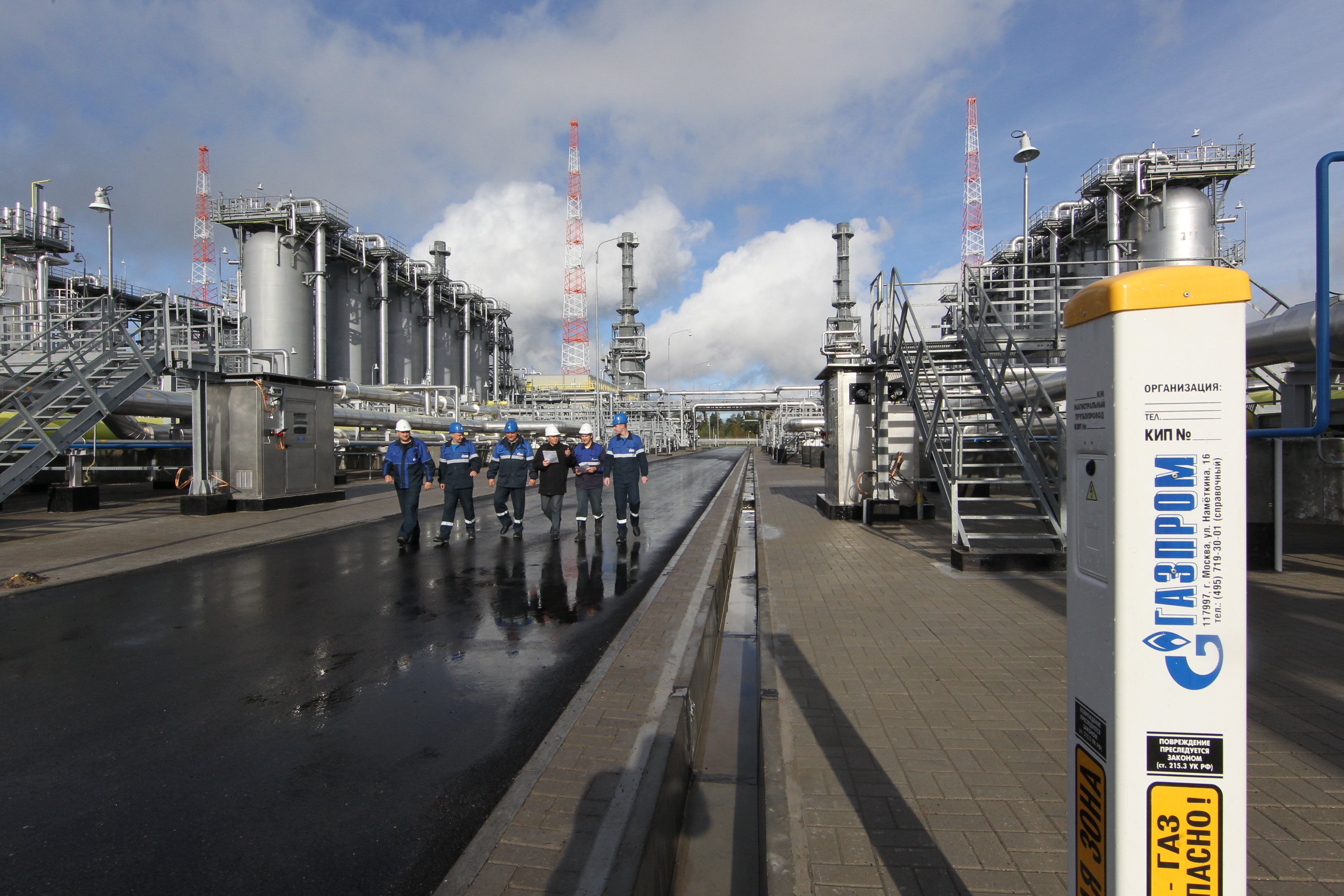

Конечной точкой газопровода «Грязовец — Выборг» является КС «Портовая», обеспечивающая транспортировку газа по «Северному потоку». Это уникальный объект в мировой газовой отрасли: мощность КС — 366 МВт, рабочее давление — 220 атм., расстояние транспортировки — свыше 1200 км. При строительстве станции «Газпром» использовал новейшее оборудование и самые передовые технологии. В частности, на КС размещено 6 газоперекачивающих агрегатов (ГПА) мощностью 52 МВт и 2 ГПА мощностью 27 МВт. При этом ГПА мощностью 52 МВт были применены впервые в истории эксплуатации Единой системы газоснабжения России.

Установка по подготовке газа к транспорту на КС «Портовая», позволяющая исключить образование конденсата и газовых гидратов в морском газопроводе, на момент ввода в эксплуатацию не имела мировых аналогов по уровню производительности — осушка 170 млн. куб. м газа в сутки.

Экология

«Газпром» традиционно бережно относится к природе в местах реализации своих проектов. Для минимизации воздействия на окружающую среду, сохранения уникальной экосистемы Балтийского моря и прилегающих территорий компания следовала самым жестким требованиям российских и международных стандартов в сфере экологической безопасности.

В частности, в рамках проекта регулярно выполнялась техническая и биологическая рекультивация затронутых земель и угодий, расчистка русел рек. Использование методов горизонтально-направленного бурения и микротонелирования при создании переходов газопровода через водные преграды позволило исключить воздействие на экосистему рек как в процессе строительства, так и в ходе эксплуатации газопровода.
