«Северный поток» — экспортный газопровод из России в Европу через Балтийское море. Он более 10 лет обеспечивал высокую надежность поставок российского газа европейским потребителям, минуя транзитные страны.
километра
млрд м3 газа в год
мощность двух ниток
мощность двух ниток
1224
километра
55
млрд м3 газа в год
мощность двух ниток
мощность двух ниток
Цифры и факты
Мощность двух ниток — 55 млрд куб. м газа в год.
Протяженность — 1224 км.
Оператор «Северного потока» — компания Nord Stream AG.
Реализация проекта
2000–2006
В декабре 2000 года решением Европейской комиссии проекту «Северный поток» был присвоен статус TEN (Трансъевропейские сети), который был подтвержден в 2006 году. Это означало, что «Северный поток» имеет ключевое значение для обеспечения устойчивого развития и энергобезопасности Европы.
2010–2012
В апреле 2010 года в Балтийском море началось строительство газопровода «Северный поток». В ноябре 2011 года состоялся ввод в эксплуатацию первой нитки «Северного потока», в октябре 2012 года — второй нитки.

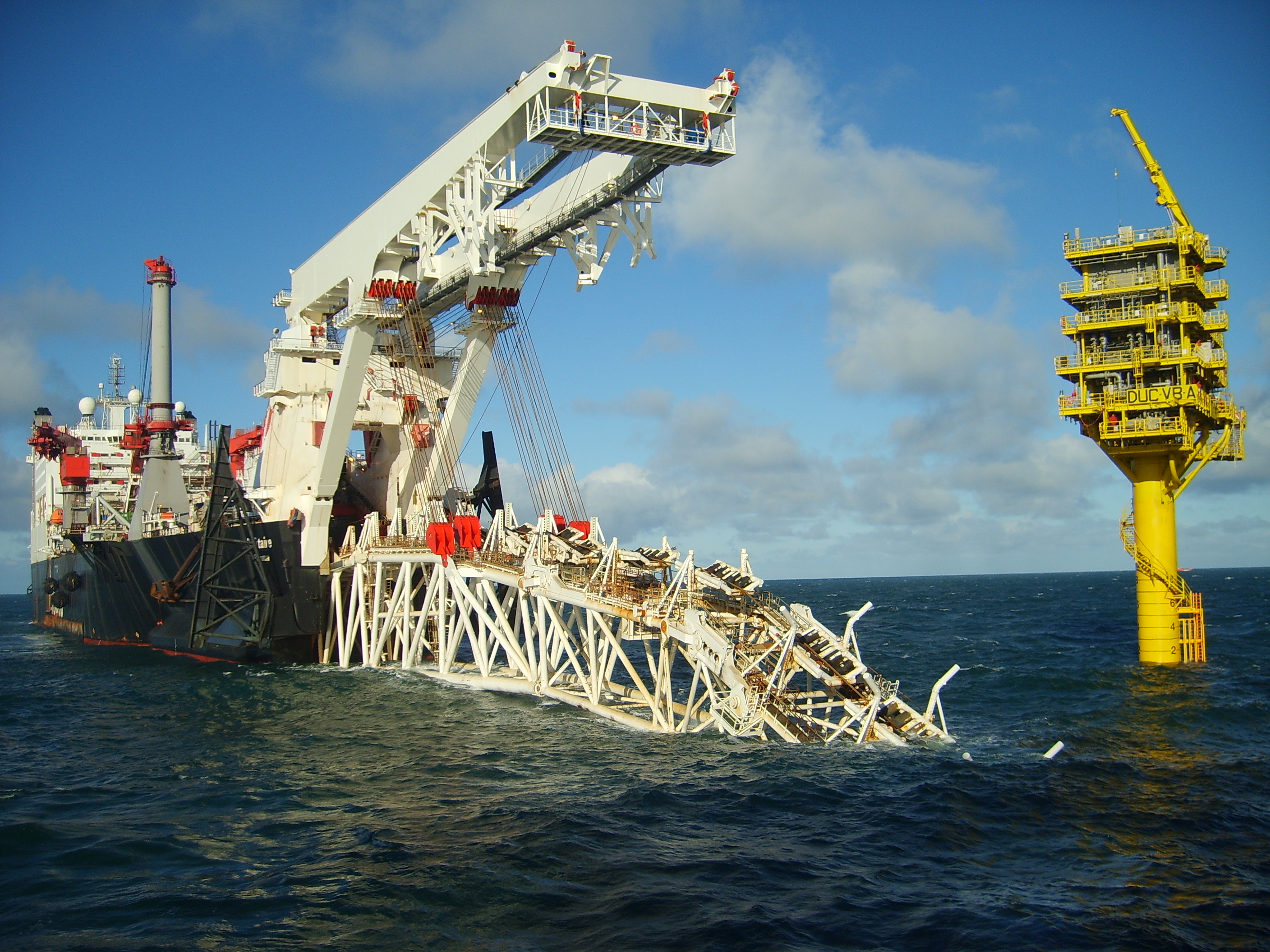

Строительство газопровода «Северный поток». Трубоукладчик Solitaire

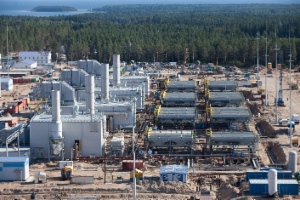

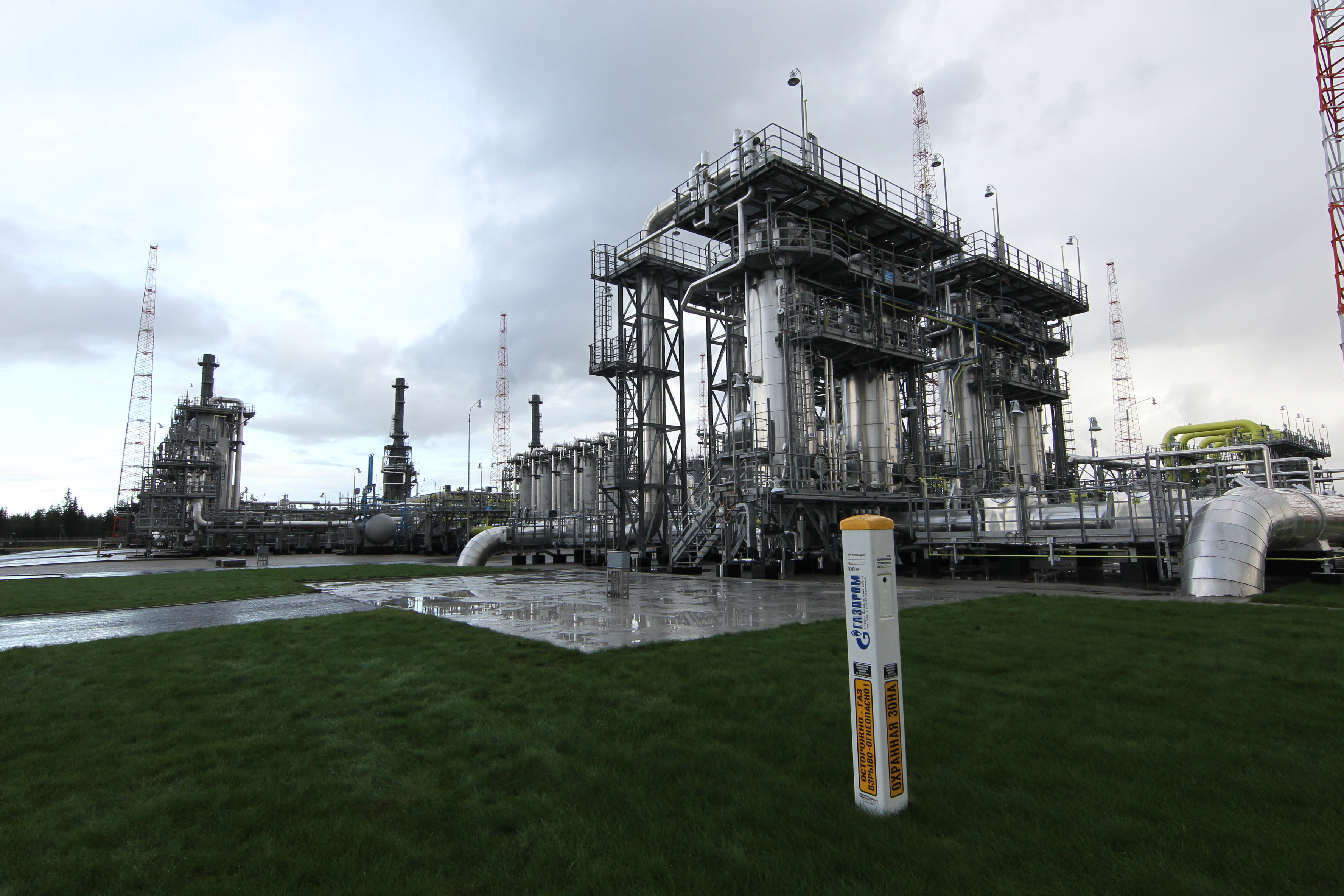

Закачку газа в «Северный поток» осуществляла компрессорная станция (КС) «Портовая». Это уникальный объект мировой газовой отрасли по суммарной мощности (366 МВт).
2022
В сентябре 2022 года в результате диверсии на газопроводах «Северный поток» и «Северный поток — 2» страны Европы на неопределенный срок лишились одного из ключевых маршрутов поставок важнейшего энергоресурса, который на протяжении многих лет обеспечивал энергетическую безопасность ЕС.
Технологии
В «Северном потоке» использованы трубы диаметром 1220 мм, давление в газопроводе на выходе из расположенной на российском берегу компрессорной станции «Портовая» составляло 220 бар (220 кг на 1 кв. см), при выходе трубы на сушу в Германии — 106 бар.
До «Северного потока» никто в мире не строил газопроводов, по которым в бескомпрессорном режиме можно было бы транспортировать газ на расстояние 1224 км.

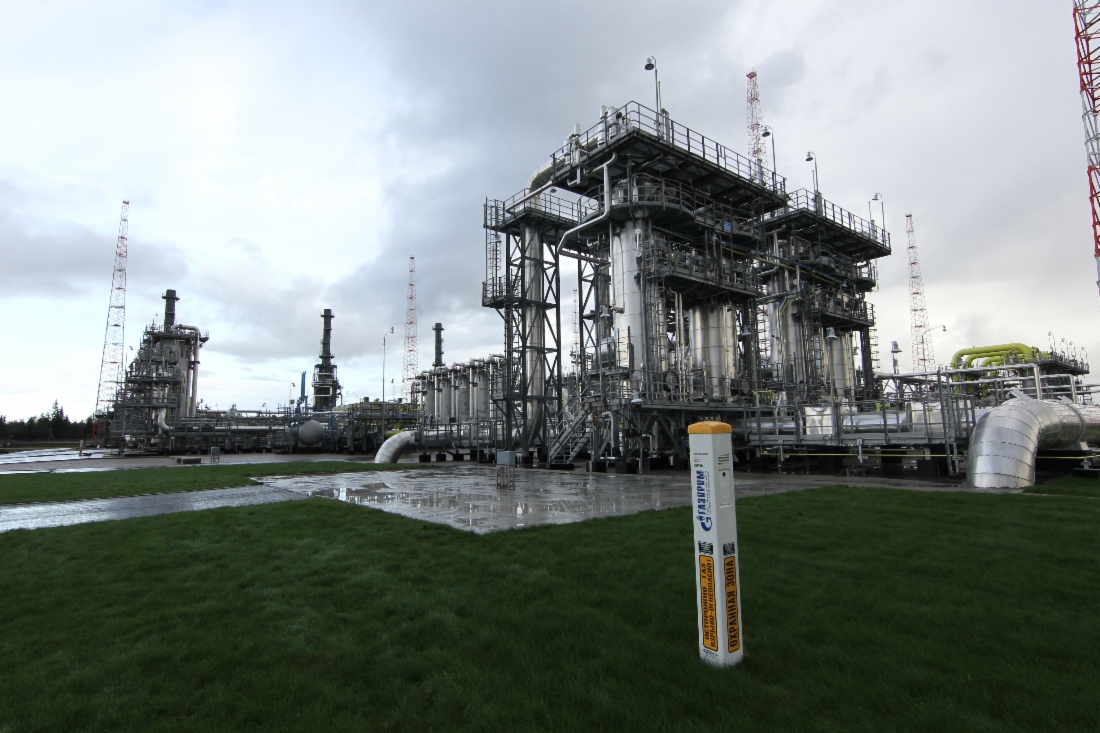

Еще некоторый запас по давлению был создан на немецком берегу, ведь в Грайфсвальде КС тоже нет. Таким образом, энергии хватало не только, чтобы поставлять газ через Балтийское море без дополнительных компрессорных станций, но и чтобы транспортировать его еще на 100 км по суше.
Сталь, которая выбрана в рамках проекта для изготовления труб, — уникальна. Металлургам далеко не сразу удалось создать материал с таким запасом прочности и эластичности. Кроме того, внутреннюю поверхность трубы обработали таким образом, что шероховатость металла стала ниже шести микрон. Один микрон — тысячная часть миллиметра. Чтобы добиться такого показателя, сначала труба полируется механически, а затем на металл наносится специальное полимерное гладкостное покрытие.
Применяемые в проекте материалы, технологии и решения позволяли рассчитывать на безотказную работу газопровода в течение как минимум 50 лет.
Согласно проекту, морской газопровод не требует больших затрат на обслуживание. Его состояние контролируется при помощи специальных диагностических устройств, запускаемых по трубе из России в Германию. Это так называемые интеллектуальные поршни — каждый из них представляет собой большой вычислительный комплекс. Конструкция газопровода как раз такова, чтобы по нему мог беспрепятственно проходить диагностический поршень — на всем протяжении трассы внутренний диаметр, исчисляемый с точностью до одного миллиметра, составляет 1153 мм.

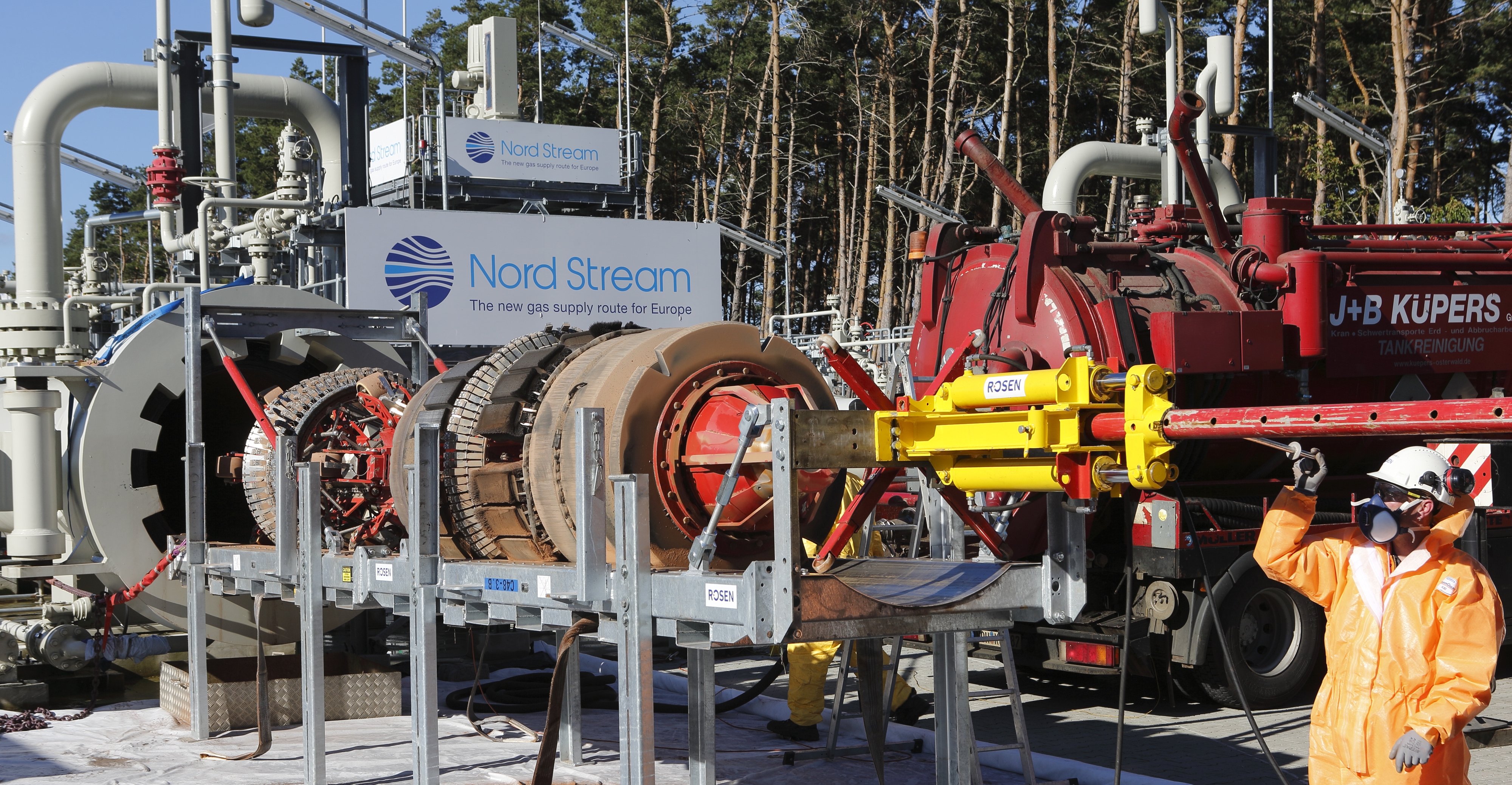

Диагностика газопровода «Северный поток» при помощи интеллектуальных поршней
В то же время внешний диаметр по ходу удаления от российского берега постепенно уменьшается в соответствии с падением давления газа. Первые 300 км труба должна выдерживать давление 220 бар, следующие почти 500 км — 200 бар, а затем — 170 бар. На каждом из этих участков стенка газопровода имеет различную толщину — от 34 до 27 мм. Такое сегментирование позволило сэкономить расходы на производство труб без ущерба для надежности.

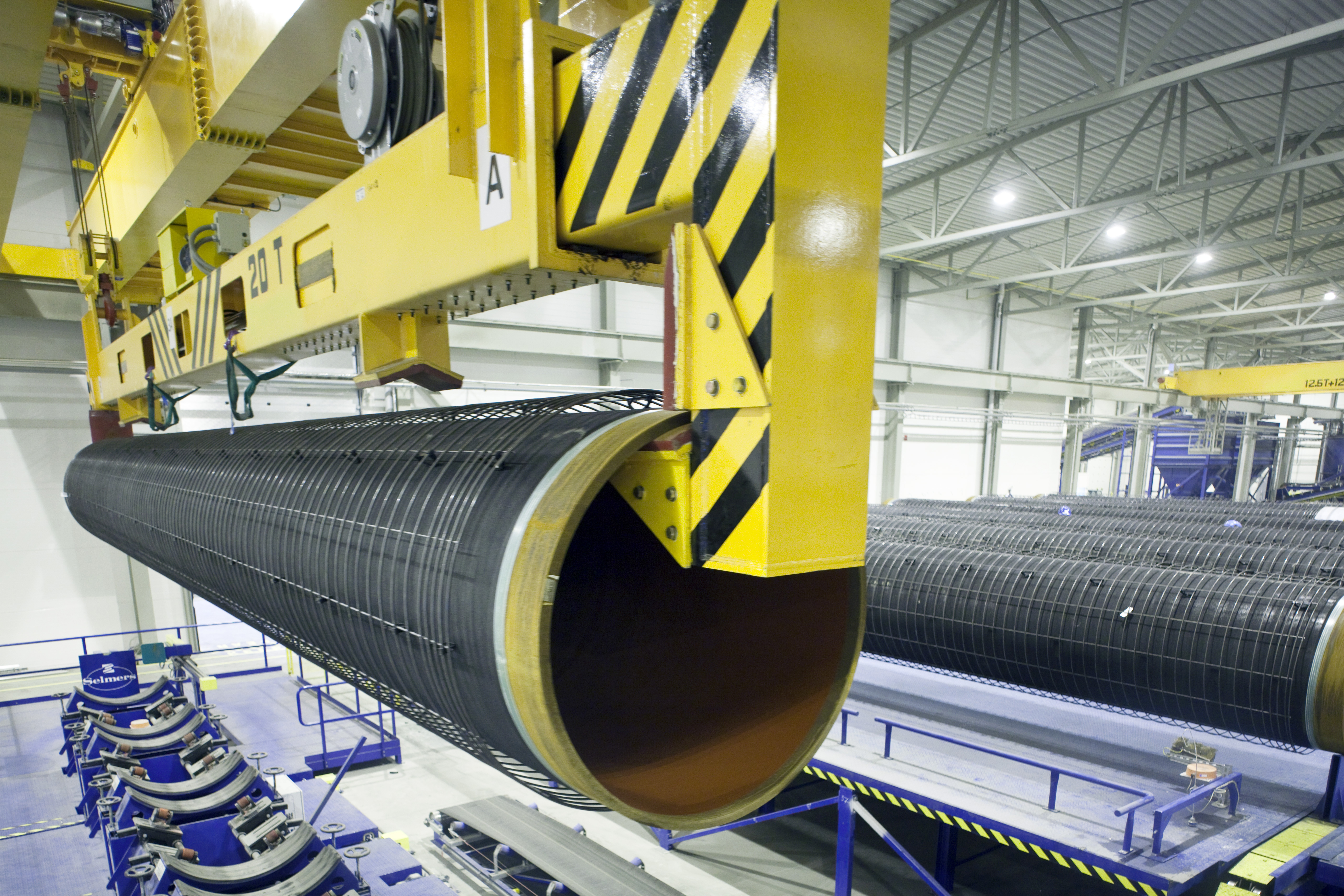

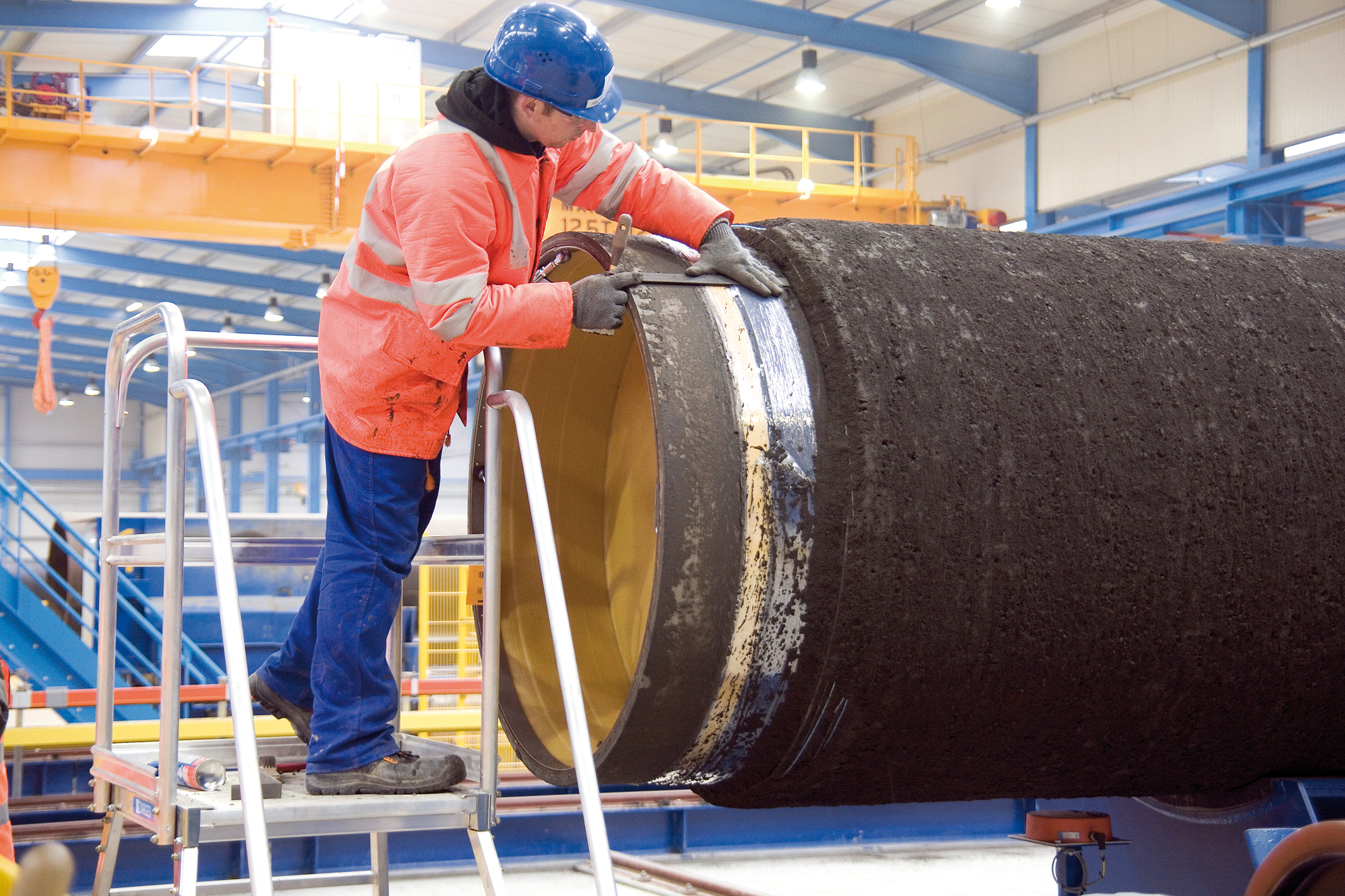

На трубу нанесено специальное внешнее антикоррозийное и бетонное покрытие. Бетонное покрытие производится из высокоплотной железной руды, которая измельчается, смешивается с цементом и наносится на трубу. В результате труба оказывается в армированной спиральной оболочке, залитой бетоном, и затем в течение суток обрабатывается паром в специальных тоннелях. Обетонирование решает сразу несколько задач. Во-первых, удерживает газопровод на морском дне и фиксирует трубу, чтобы ее не сносило течением. Во-вторых, играет роль изоляции.
Реализация проекта «Северный поток» способствовала развитию российской трубной отрасли. Производством труб большого диаметра для первой нитки газопровода занимался «Выксунский металлургический завод» (25%) и немецкий концерн Europipe (75%). Для второй нитки трубы произвели: ОМК (25%), Europipe (65%) и японская Sumitomo (10%)
Экология
«Северный поток» является транснациональным проектом. Процесс его строительства регулировался международными конвенциями и национальным законодательством каждого государства, через территориальные воды и/или исключительную экономическую зону которого проходит газопровод.
Акватория Балтийского моря по маршруту «Северного потока» была тщательно исследована до начала прокладки. Маршрут газопровода был намечен, насколько это возможно, по прямой линии и при этом скорректирован с учетом важных навигационных маршрутов, экологически чувствительных и других особых зон.

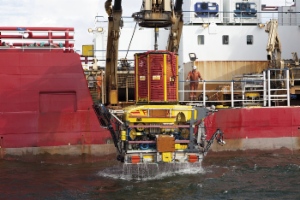

Исследование территории Балтийского моря по маршруту газопровода «Северный поток»
Строительство «Северного потока» осуществлялось с соблюдением самых строгих экологических норм и не нарушило экосистему Балтийского моря. В частности, для минимизации воздействия на окружающую среду строительные работы не велись во время нереста сельди, а также во время остановки перелетных птиц в этих местах.
В общей сложности исследовательские суда прошли свыше 40 тыс. км морского дна с целью изучения его рельефа и придонных отложений, поиска боеприпасов и объектов культурного наследия. Эксперты подробно исследовали химический состав воды по маршруту газопровода, морскую флору и фауну. Полученные результаты проанализировали и обобщили в материалах оценки воздействия на окружающую среду (ОВОС), которые были представлены национальным государственным органам всех стран Балтийского моря вместе с заявочной документацией в процессе получения разрешений.
